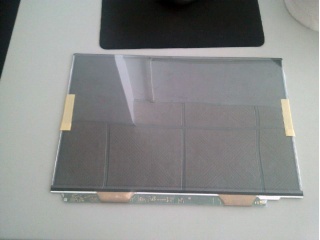

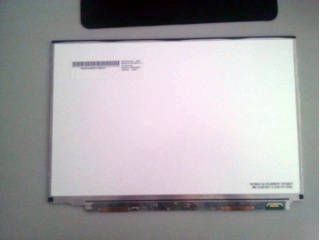

Display B121EW13 V1 AUO 12.1"
AUO — 12.1" — LVDS 30 pines — 1280x800 (WXGA) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1280x800 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | AUO |
| Luminance | 400 cd/m² (Typ.) |
| Model P/N | B121EW13 V1 |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1280(RGB)×800, WXGA 124PPI |
| Active Area | 261.12(W)×163.2(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | 9S6P WLED , 20K hours , With LED Driver |
| Designed For | Without |
| Light Source | 50/50 (Max.)(Tr/Td) |
| Outline Dim. | 270.6(W)×187.5(H) ×3.45(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 264.6(W)×166.6(H) mm |
| Diagonal Size | 12.1" |
| Response Time | TN, Normally White, Transmissive |
| Support Color | 262K |
| Viewing Angle | 30/30/10/25 (Typ.)(CR≥5) |
| Contrast Ratio | Antiglare, Hard coating (2H) |
| Interface Type | LVDS (1 ch, 6-bit) , 30 pins Connector |
| Operating Mode | 250:1 (Typ.) (TM) |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Matte |
¿Que es el B121EW13 V1?
El B121EW13 V1 es un display fabricado por AUO de 12.1", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1280x800 pixeles. Utiliza interfaz LVDS con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del B121EW13 V1, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1280x800 (WXGA)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el B121EW13 V1
¿Que tipo de display es el B121EW13 V1?
El B121EW13 V1 es un display de AUO de 12.1". Sus parametros principales son: interfaz LVDS, 30 pines, 3.3V, resolucion 1280x800 (WXGA), 60Hz.
¿Como buscar un reemplazo compatible para el B121EW13 V1?
Para encontrar un reemplazo del B121EW13 V1 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1280x800 (WXGA)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display B121EW13 V1?
El B121EW13 V1 tiene una diagonal de 12.1". Su area activa es de 261.12(W)×163.2(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el B121EW13 V1?
El B121EW13 V1 utiliza interfaz LVDS con conector de 30 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
