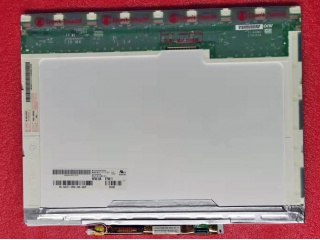

Display B141XG09 V2 AUO 14.1"
AUO — 14.1" — LVDS 30 pines — 1024x768 (XGA) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1024x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | AUO |
| Surface | Antiglare (Haze 25%), Hard coating (3H) |
| Luminance | 200 cd/m² (Typ.) |
| Model P/N | B141XG09 V2 |
| Treatment | Antiglare (Haze 25%), Hard coating (3H) |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1024(RGB)×768, XGA 91PPI |
| Active Area | 285.696(W)×214.272(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | CCFL [1 pcs] , With Inverter |
| Outline Dim. | 299(H)×240.6(V) ×5.5(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 288.9(W)×217.5(H) mm |
| Diagonal Size | 14.1" |
| Response Time | 10/15 (Typ.)(Tr/Td) |
| Support Color | 262K 42% NTSC |
| Viewing Angle | 40/40/10/30 (Typ.)(CR≥10) |
| Contrast Ratio | 300:1 (Min.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 30 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | With Inverter, Matte |
¿Que es el B141XG09 V2?
El B141XG09 V2 es un display fabricado por AUO de 14.1", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1024x768 pixeles. Utiliza interfaz LVDS con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del B141XG09 V2, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1024x768 (XGA)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el B141XG09 V2
¿Que tipo de display es el B141XG09 V2?
El B141XG09 V2 es un display de AUO de 14.1". Sus parametros principales son: interfaz LVDS, 30 pines, 3.3V, resolucion 1024x768 (XGA), 60Hz.
¿Como buscar un reemplazo compatible para el B141XG09 V2?
Para encontrar un reemplazo del B141XG09 V2 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1024x768 (XGA)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display B141XG09 V2?
El B141XG09 V2 tiene una diagonal de 14.1". Su area activa es de 285.696(W)×214.272(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el B141XG09 V2?
El B141XG09 V2 utiliza interfaz LVDS con conector de 30 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
