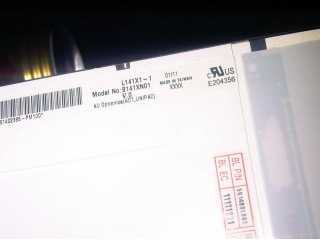

Display B141XN01 V0 AU Optronics 14.1"
AU Optronics — 14.1" — LVDS 20 pines — 1024x768 (XGA) — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 20 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1024x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | AU Optronics |
| Luminance | 140 cd/m² (Typ.) |
| Model P/N | B141XN01 V0 |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1024(RGB)×768, XGA 91PPI |
| Active Area | 285.696(W)×214.272(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 1 pcs CCFL , Without Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 298.5(W)×226.5(H) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 289.7(W)×218.3(H) mm |
| Diagonal Size | 14.1" |
| Response Time | 30/30 (Typ.)(Tr/Td) |
| Support Color | 262K |
| Viewing Angle | 40/40/15/30 (Typ.)(CR≥10) |
| Contrast Ratio | 250:1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 20 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
¿Que es el B141XN01 V0?
El B141XN01 V0 es un display fabricado por AU Optronics de 14.1", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1024x768 pixeles. Utiliza interfaz LVDS con conector de 20 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del B141XN01 V0, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (20 pines), la tension de alimentacion (3.3V), la resolucion (1024x768 (XGA)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el B141XN01 V0
¿Que tipo de display es el B141XN01 V0?
El B141XN01 V0 es un display de AU Optronics de 14.1". Sus parametros principales son: interfaz LVDS, 20 pines, 3.3V, resolucion 1024x768 (XGA), 60Hz.
¿Como buscar un reemplazo compatible para el B141XN01 V0?
Para encontrar un reemplazo del B141XN01 V0 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (20 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1024x768 (XGA)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display B141XN01 V0?
El B141XN01 V0 tiene una diagonal de 14.1". Su area activa es de 285.696(W)×214.272(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el B141XN01 V0?
El B141XN01 V0 utiliza interfaz LVDS con conector de 20 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
