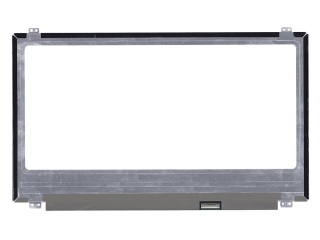

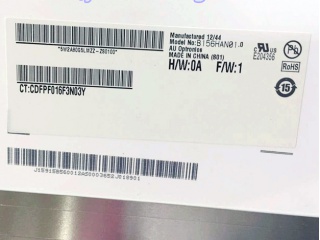

Display B156HAN01.0 AUO 15.6"
AUO — 15.6" — LVDS 40 pines — 1920x1080 (FHD) — 3.3V — Glossy
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1080 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | AUO |
| Surface | Glare (Haze 0%) |
| Luminance | 300 cd/m² (Typ.) |
| Model P/N | B156HAN01.0 |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1920(RGB)×1080, FHD 141PPI |
| Active Area | 344.16(W)×193.59(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Outline Dim. | 359.5(W)×223.8(H) ×3.2(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 25 (Typ.)(Tr+Td) |
| Support Color | 262K 72% NTSC |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) |
| Contrast Ratio | 800:1 (Typ.) (TM) |
| Interface Type | LVDS (2 ch, 6-bit) , 40 pins Connector |
| Operating Mode | AHVA, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Glossy |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el B156HAN01.0. Compara manualmente antes de decidir:
¿Que es el B156HAN01.0?
El B156HAN01.0 es un display fabricado por AUO de 15.6", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1920x1080 pixeles. Utiliza interfaz LVDS con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del B156HAN01.0, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1920x1080 (FHD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el B156HAN01.0
¿Con que display puedo reemplazar el B156HAN01.0?
Los displays compatibles con el B156HAN01.0 incluyen: B156HB01 V0, B156HTN01.1, B156HW01 V5, B156HW02 V1, LP156WF1-TLC1, LP156WF4-SLB1, N156HGE-L11, N156HGE-LB1, N156HGE-LG1. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el B156HAN01.0?
El B156HAN01.0 es un display de AUO de 15.6". Sus parametros principales son: interfaz LVDS, 40 pines, 3.3V, resolucion 1920x1080 (FHD), 60Hz.
¿Como buscar un reemplazo compatible para el B156HAN01.0?
Para encontrar un reemplazo del B156HAN01.0 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1080 (FHD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display B156HAN01.0?
El B156HAN01.0 tiene una diagonal de 15.6". Su area activa es de 344.16(W)×193.59(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el B156HAN01.0?
El B156HAN01.0 utiliza interfaz LVDS con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
