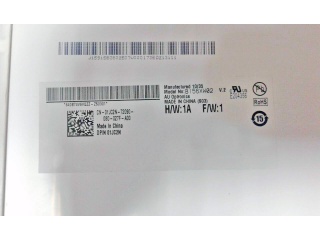

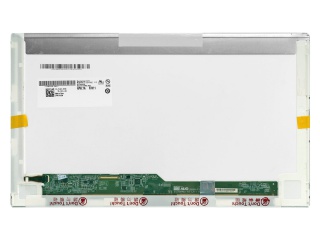

Display B156XW02 V2 HW1A AUO 15.6"
AUO — 15.6" — 1366x768 (HD) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: Verificar (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1366x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | AUO |
| Surface | Antiglare, Hard coating (3H), Reflection 4.3% (Typ.) |
| Luminance | 220 cd/m² (Typ.) |
| Model P/N | B156XW02 V2 HW1A |
| Treatment | Antiglare, Hard coating (3H), Reflection 4.3% (Typ.) |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1366(RGB)×768, WXGA 100PPI |
| Active Area | 344.232(W)×193.536(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 10K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 359.3×209.5×5.5 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 347.95(W)×196.94(H) mm |
| Diagonal Size | 15.6" |
| Response Time | 6/2 (Typ.)(Tr/Td) ms |
| Support Color | 262K 60% NTSC |
| Viewing Angle | 45/45/15/35 (Typ.)(CR≥10) |
| Contrast Ratio | 500 : 1 (Typ.) (TM) |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Matte |
¿Que es el B156XW02 V2 HW1A?
El B156XW02 V2 HW1A es un display fabricado por AUO de 15.6", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1366x768 pixeles.
Para buscar un reemplazo compatible del B156XW02 V2 HW1A, es fundamental verificar: el tipo de interfaz (eDP/LVDS), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (1366x768 (HD)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el B156XW02 V2 HW1A
¿Que tipo de display es el B156XW02 V2 HW1A?
El B156XW02 V2 HW1A es un display de AUO de 15.6". Sus parametros principales son: 3.3V, resolucion 1366x768 (HD), 60Hz.
¿Como buscar un reemplazo compatible para el B156XW02 V2 HW1A?
Para encontrar un reemplazo del B156XW02 V2 HW1A debes verificar: 1) Mismo tipo de interfaz (eDP/LVDS), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1366x768 (HD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display B156XW02 V2 HW1A?
El B156XW02 V2 HW1A tiene una diagonal de 15.6". Su area activa es de 344.232(W)×193.536(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
