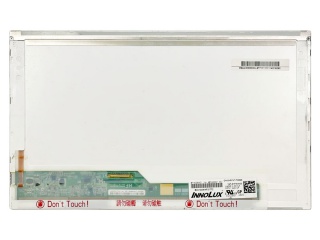

Display BT140GW01 V.4 Chimei Innolux 14.0"
Chimei Innolux — 14.0" — LVDS 40 pines — 1366x768 (HD) — 3.3V — Glossy
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1366x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Chimei Innolux |
| Luminance | 200 cd/m² (Typ.) |
| Model P/N | BT140GW01 V.4 30 Compatible |
| Treatment | Glare (Haze 0%), Hard coating (3H) |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1366(RGB)×768, WXGA 112PPI |
| Active Area | 309.399(W)×173.952(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Light Source | WLED , 15K hours , With LED Driver |
| Outline Dim. | 323.5(H)×192(V)×5.2(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 312.80(W)×177.36(H) mm |
| Diagonal Size | 14.0" |
| Response Time | 8 (Typ.)(Tr+Td) |
| Support Color | 262K 45% NTSC |
| Viewing Angle | 40/40/15/30 (Min.)(CR≥10) |
| Contrast Ratio | 600:1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 40 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Glossy |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el BT140GW01 V.4. Compara manualmente antes de decidir:
¿Que es el BT140GW01 V.4?
El BT140GW01 V.4 es un display fabricado por Chimei Innolux de 14.0", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1366x768 pixeles. Utiliza interfaz LVDS con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del BT140GW01 V.4, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1366x768 (HD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el BT140GW01 V.4
¿Con que display puedo reemplazar el BT140GW01 V.4?
Los displays compatibles con el BT140GW01 V.4 incluyen: B140XW01 V0, B140XW01 V8, BT140GW01 V.5, BT140GW01 V.6, BT140GW01 V.7, BT140GW01 V.9, BT140GW01 V.A, HB140WX1-100, HB140WX1-200, HB140WX1-300, y 15 mas. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el BT140GW01 V.4?
El BT140GW01 V.4 es un display de Chimei Innolux de 14.0". Sus parametros principales son: interfaz LVDS, 40 pines, 3.3V, resolucion 1366x768 (HD), 60Hz.
¿Como buscar un reemplazo compatible para el BT140GW01 V.4?
Para encontrar un reemplazo del BT140GW01 V.4 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1366x768 (HD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display BT140GW01 V.4?
El BT140GW01 V.4 tiene una diagonal de 14.0". Su area activa es de 309.399(W)×173.952(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el BT140GW01 V.4?
El BT140GW01 V.4 utiliza interfaz LVDS con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
