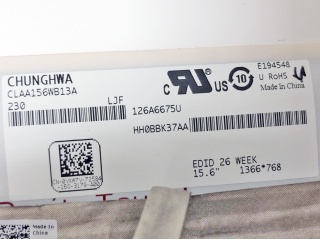

Display CLAA156WB13A CPT 15.6"
CPT — 15.6" — LVDS 40 pines — 1366x768 (HD) — 3.3V — Glossy
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1366x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | CPT |
| Luminance | 220 (Typ.)(cd/m²) |
| Model P/N | CLAA156WB13A 16 Compatible |
| Treatment | Glare (Haze 0%) |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1366(RGB)×768, WXGA 100PPI |
| Active Area | 344.232(W)×193.536(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -25 ~ 65 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 359.3(W)×209.5(H)×5.5(D) |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 347.74(W)×197.4(H) mm |
| Diagonal Size | 15.6" |
| Response Time | 6/10 (Typ.)(Tr/Td) ms |
| Support Color | 262K 60% NTSC |
| Viewing Angle | 40/40/15/30 (Min.)(CR≥10) |
| Contrast Ratio | 600 : 1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 40 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Upside I/F, Glossy |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el CLAA156WB13A. Compara manualmente antes de decidir:
¿Que es el CLAA156WB13A?
El CLAA156WB13A es un display fabricado por CPT de 15.6", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1366x768 pixeles. Utiliza interfaz LVDS con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del CLAA156WB13A, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1366x768 (HD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el CLAA156WB13A
¿Con que display puedo reemplazar el CLAA156WB13A?
Los displays compatibles con el CLAA156WB13A incluyen: B156XTN02.2, B156XW02 V0, BT156GW01 V.6, LP156WH3-TLA3, LP156WHB-TLA1, LP156WHB-TLB1, LTN156AT02-D01, LTN156AT02-D02, LTN156AT02-D03, LTN156AT02-D04, y 11 mas. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el CLAA156WB13A?
El CLAA156WB13A es un display de CPT de 15.6". Sus parametros principales son: interfaz LVDS, 40 pines, 3.3V, resolucion 1366x768 (HD), 60Hz.
¿Como buscar un reemplazo compatible para el CLAA156WB13A?
Para encontrar un reemplazo del CLAA156WB13A debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1366x768 (HD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display CLAA156WB13A?
El CLAA156WB13A tiene una diagonal de 15.6". Su area activa es de 344.232(W)×193.536(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el CLAA156WB13A?
El CLAA156WB13A utiliza interfaz LVDS con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
