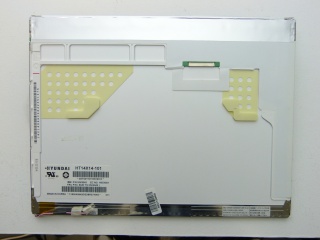

Display HT14X14-101 HYUNDAI 14.0"
HYUNDAI — 14.0" — LVDS 20 pines — 1024x768 (XGA) — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 20 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1024x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | HYUNDAI |
| Luminance | 150 cd/m² (Typ.) |
| Model P/N | HT14X14-101 |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1024(RGB)×768, XGA 91PPI |
| Active Area | 285.696(W)×214.272(H) mm |
| Touch Panel | Without |
| Light Source | 1 pcs CCFL , 15K hours , No Driver |
| Max. Ratings | Storage Temp.: -20 ~ 70 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 298.5 × 226.5 × 6.1 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 289.60(W)×218.10(H) mm |
| Diagonal Size | 14.0" |
| Response Time | 20/30 (Typ.)(Tr/Td) ms |
| Support Color | 262K 41% NTSC |
| Viewing Angle | 40/40/15/30 (Min.)(CR≥10) |
| Contrast Ratio | 250 : 1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 20 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | Reverse I/F |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el HT14X14-101. Compara manualmente antes de decidir:
¿Que es el HT14X14-101?
El HT14X14-101 es un display fabricado por HYUNDAI de 14.0", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1024x768 pixeles. Utiliza interfaz LVDS con conector de 20 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del HT14X14-101, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (20 pines), la tension de alimentacion (3.3V), la resolucion (1024x768 (XGA)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el HT14X14-101
¿Con que display puedo reemplazar el HT14X14-101?
Los displays compatibles con el HT14X14-101 incluyen: LTD141ECEP, TX36D88VC1CAA. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el HT14X14-101?
El HT14X14-101 es un display de HYUNDAI de 14.0". Sus parametros principales son: interfaz LVDS, 20 pines, 3.3V, resolucion 1024x768 (XGA), 60Hz.
¿Como buscar un reemplazo compatible para el HT14X14-101?
Para encontrar un reemplazo del HT14X14-101 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (20 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1024x768 (XGA)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display HT14X14-101?
El HT14X14-101 tiene una diagonal de 14.0". Su area activa es de 285.696(W)×214.272(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el HT14X14-101?
El HT14X14-101 utiliza interfaz LVDS con conector de 20 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
