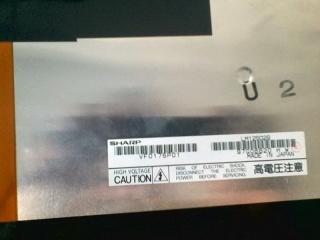

Display LM12S029 Sharp 12.1"
Sharp — 12.1" — LVDS 20 pines — 800x600 — 5V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 20 pines (debe ser igual)
- Tension: 5V (debe ser igual)
- Resolucion: 800x600 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Sharp |
| Luminance | 80 cd/m² (Typ.) |
| Model P/N | LM12S029 |
| Panel Type | CSTN-LCD, LCM |
| Resolution | 800(RGB)×600, SVGA 82PPI |
| Active Area | 246(W)×184.5(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 1 pcs CCFL , No Driver |
| Max. Ratings | Storage Temp.: -25 ~ 60 °C Operating Temp.: 0 ~ 40 °C |
| Outline Dim. | 275 × 202.5 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 12.1" |
| Response Time | 150 (Typ.)(Tr+Td) ms |
| Support Color | 262K |
| Contrast Ratio | 40 : 1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 20 pins Connector |
| Operating Mode | STN, Normally Black, Transmissive |
| Voltage Supply | 5.0V (Typ.) |
¿Que es el LM12S029?
El LM12S029 es un display fabricado por Sharp de 12.1", tipo CSTN-LCD, LCM. Tiene una resolucion de 800x600 pixeles. Utiliza interfaz LVDS con conector de 20 pines y alimentacion de 5V.
Para buscar un reemplazo compatible del LM12S029, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (20 pines), la tension de alimentacion (5V), la resolucion (800x600) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LM12S029
¿Que tipo de display es el LM12S029?
El LM12S029 es un display de Sharp de 12.1". Sus parametros principales son: interfaz LVDS, 20 pines, 5V, resolucion 800x600, 60Hz.
¿Como buscar un reemplazo compatible para el LM12S029?
Para encontrar un reemplazo del LM12S029 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (20 pines), 3) Misma tension de trabajo (5V), 4) Misma resolucion (800x600), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display LM12S029?
El LM12S029 tiene una diagonal de 12.1". Su area activa es de 246(W)×184.5(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LM12S029?
El LM12S029 utiliza interfaz LVDS con conector de 20 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
