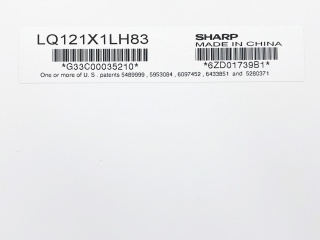

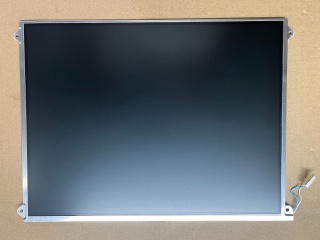

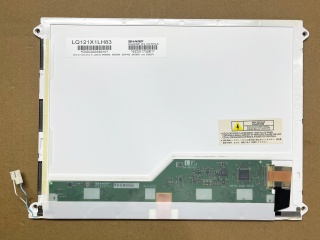

Display LQ121X1LH83 Sharp 12.1"
Sharp — 12.1" — LVDS 20 pines — 1024x768 (XGA) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 20 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1024x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Sharp |
| Surface | Antiglare, Hard coating (2H), Antireflection |
| Luminance | 200 cd/m² (Typ.) |
| Model P/N | LQ121X1LH83 1 Compatible |
| Treatment | Antiglare, Hard coating (2H), Antireflection |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1024(RGB)×768, XGA 105PPI |
| Active Area | 245.76(W)×184.32(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -25 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 1 pcs CCFL , 10K hours , Without Driver |
| Outline Dim. | 274.5(W)×197.5(H) ×5.35(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 250.8(W)×188.4(H) mm |
| Diagonal Size | 12.1" |
| Response Time | 30 (Typ.)(Tr+Td) |
| Support Color | 262K |
| Viewing Angle | 45/45/10/30 (Min.)(CR≥10) |
| Contrast Ratio | 300:1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 20 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el LQ121X1LH83. Compara manualmente antes de decidir:
¿Que es el LQ121X1LH83?
El LQ121X1LH83 es un display fabricado por Sharp de 12.1", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1024x768 pixeles. Utiliza interfaz LVDS con conector de 20 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LQ121X1LH83, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (20 pines), la tension de alimentacion (3.3V), la resolucion (1024x768 (XGA)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LQ121X1LH83
¿Con que display puedo reemplazar el LQ121X1LH83?
Los displays compatibles con el LQ121X1LH83 incluyen: LQ121X1LH22, LQ121X1LH22 Rev.S. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el LQ121X1LH83?
El LQ121X1LH83 es un display de Sharp de 12.1". Sus parametros principales son: interfaz LVDS, 20 pines, 3.3V, resolucion 1024x768 (XGA), 60Hz.
¿Como buscar un reemplazo compatible para el LQ121X1LH83?
Para encontrar un reemplazo del LQ121X1LH83 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (20 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1024x768 (XGA)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display LQ121X1LH83?
El LQ121X1LH83 tiene una diagonal de 12.1". Su area activa es de 245.76(W)×184.32(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LQ121X1LH83?
El LQ121X1LH83 utiliza interfaz LVDS con conector de 20 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
