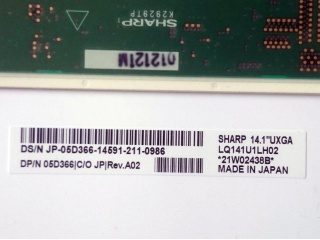

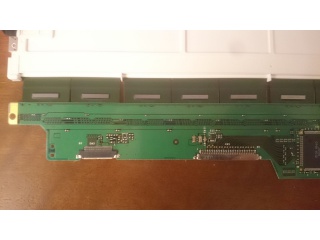

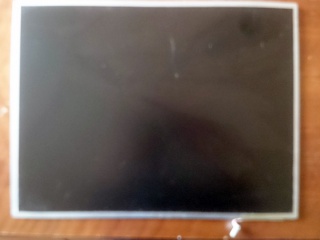

Display LQ141U1LH02 Sharp 14.1"
Sharp — 14.1" — LVDS 30 pines — 1600x1200 — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1600x1200 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Sharp |
| Luminance | 150 cd/m² (Typ.) |
| Model P/N | LQ141U1LH02 |
| Treatment | Antiglare (Haze 25%), Hard coating (2H) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1600(RGB)×1200, UXGA 142PPI |
| Active Area | 285.6(W)×214.2(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | CCFL [1 pcs] , 10K hours , With Inverter |
| Outline Dim. | 299(H)×228(V) ×6.4(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 14.1" |
| Response Time | 15/30 (Typ.)(Tr/Td) |
| Support Color | 262K |
| Viewing Angle | 45/45/10/30 (Min.)(CR≥10) |
| Contrast Ratio | 300:1 (Typ.) (TM) |
| Interface Type | LVDS (2 ch, 6-bit) , 30 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | With Inverter, Matte |
¿Que es el LQ141U1LH02?
El LQ141U1LH02 es un display fabricado por Sharp de 14.1", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1600x1200 pixeles. Utiliza interfaz LVDS con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LQ141U1LH02, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1600x1200) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LQ141U1LH02
¿Que tipo de display es el LQ141U1LH02?
El LQ141U1LH02 es un display de Sharp de 14.1". Sus parametros principales son: interfaz LVDS, 30 pines, 3.3V, resolucion 1600x1200, 60Hz.
¿Como buscar un reemplazo compatible para el LQ141U1LH02?
Para encontrar un reemplazo del LQ141U1LH02 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1600x1200), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display LQ141U1LH02?
El LQ141U1LH02 tiene una diagonal de 14.1". Su area activa es de 285.6(W)×214.2(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LQ141U1LH02?
El LQ141U1LH02 utiliza interfaz LVDS con conector de 30 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
