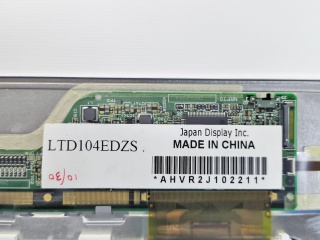

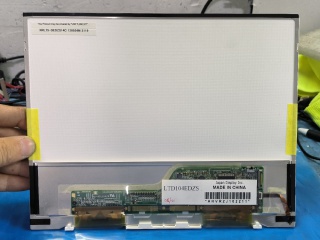

Display LTD104EDZS Toshiba Matsushita 10.4"
Toshiba Matsushita — 10.4" — LVDS 25 pines — 1024x768 (XGA) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 25 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1024x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Toshiba Matsushita |
| Luminance | 245 cd/m² (Typ.) |
| Model P/N | LTD104EDZS |
| Treatment | Antiglare |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 1024(RGB)×768, XGA 123PPI |
| Active Area | 210.4(W)×157.8(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 9S4P WLED , No Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 219.1×173.8×6.3 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 10.4" |
| Response Time | 40/40 (Max.)(Tr/Td) ms |
| Support Color | 262K |
| Contrast Ratio | 250 : 1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , Connector 25 pins |
| Operating Mode | TN, Normally White, Transmissive |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, Matte |
¿Que es el LTD104EDZS?
El LTD104EDZS es un display fabricado por Toshiba Matsushita de 10.4", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 1024x768 pixeles. Utiliza interfaz LVDS con conector de 25 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LTD104EDZS, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (25 pines), la tension de alimentacion (3.3V), la resolucion (1024x768 (XGA)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LTD104EDZS
¿Que tipo de display es el LTD104EDZS?
El LTD104EDZS es un display de Toshiba Matsushita de 10.4". Sus parametros principales son: interfaz LVDS, 25 pines, 3.3V, resolucion 1024x768 (XGA), 60Hz.
¿Como buscar un reemplazo compatible para el LTD104EDZS?
Para encontrar un reemplazo del LTD104EDZS debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (25 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1024x768 (XGA)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display LTD104EDZS?
El LTD104EDZS tiene una diagonal de 10.4". Su area activa es de 210.4(W)×157.8(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LTD104EDZS?
El LTD104EDZS utiliza interfaz LVDS con conector de 25 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
