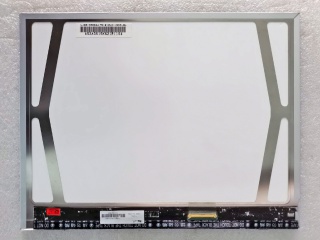

Display LTN121XL01-N03 Samsung 12.1"
Samsung — 12.1" — LVDS 40 pines — 1024x768 (XGA) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1024x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Samsung |
| Luminance | 300 cd/m² (Typ.) |

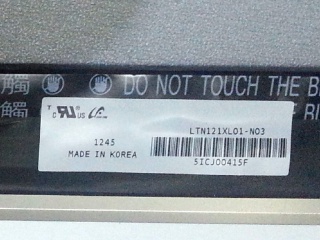

| Model P/N | LTN121XL01-N03 |
| Treatment | Antiglare (Haze 25%), Hard coating (3H) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1024(RGB)×768, XGA 105PPI |
| Active Area | 245.76(W)×184.32(H) mm |
| Environment | Operating Temperature: 0 ~ 45 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED [9S4P] , 10K hours , With LED Driver |
| Outline Dim. | 257.3(H)×199.1(V) ×4.75(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 12.1" |
| Response Time | 30 (Typ.)(Tr+Td) |
| Support Color | 262K 47% NTSC |
| Viewing Angle | 80/80/80/80 (Typ.)(CR≥10) |
| Contrast Ratio | 700:1 (Typ.) (TM) |

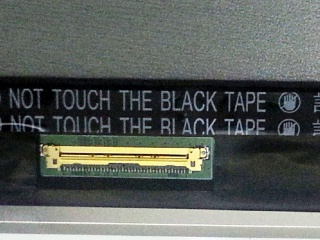

| Interface Type | LVDS (1 ch, 6-bit) , 40 pins Connector |
| Operating Mode | PLS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el LTN121XL01-N03. Compara manualmente antes de decidir:
¿Que es el LTN121XL01-N03?
El LTN121XL01-N03 es un display fabricado por Samsung de 12.1", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1024x768 pixeles. Utiliza interfaz LVDS con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LTN121XL01-N03, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1024x768 (XGA)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LTN121XL01-N03
¿Con que display puedo reemplazar el LTN121XL01-N03?
Los displays compatibles con el LTN121XL01-N03 incluyen: HT121X02-100. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el LTN121XL01-N03?
El LTN121XL01-N03 es un display de Samsung de 12.1". Sus parametros principales son: interfaz LVDS, 40 pines, 3.3V, resolucion 1024x768 (XGA), 60Hz.
¿Como buscar un reemplazo compatible para el LTN121XL01-N03?
Para encontrar un reemplazo del LTN121XL01-N03 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1024x768 (XGA)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display LTN121XL01-N03?
El LTN121XL01-N03 tiene una diagonal de 12.1". Su area activa es de 245.76(W)×184.32(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LTN121XL01-N03?
El LTN121XL01-N03 utiliza interfaz LVDS con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
