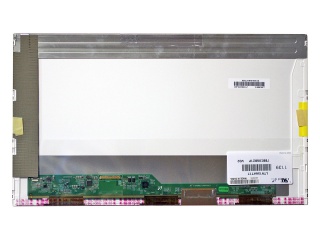

Display LTN156AT17-W02 Samsung 15.6"
Samsung — 15.6" — LVDS 40 pines — 1366x768 (HD) — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1366x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Samsung |
| Model P/N | LTN156AT17-W02 |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1366(RGB)×768, WXGA 100PPI |
| Active Area | 344.232(W)×193.536(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 16 (Typ.)(Tr+Td) |
| Support Color | 262K |
| Viewing Angle | 40/40/10/30 (Min.)(CR≥10) |
| Contrast Ratio | 300:1 (Min.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 40 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, Upside I/F |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el LTN156AT17-W02. Compara manualmente antes de decidir:
¿Que es el LTN156AT17-W02?
El LTN156AT17-W02 es un display fabricado por Samsung de 15.6", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1366x768 pixeles. Utiliza interfaz LVDS con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LTN156AT17-W02, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1366x768 (HD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LTN156AT17-W02
¿Con que display puedo reemplazar el LTN156AT17-W02?
Los displays compatibles con el LTN156AT17-W02 incluyen: B156XTN02.2, B156XW02 V0, LP156WH3-TLA3, LP156WHB-TLA1, LP156WHB-TLB1, LTN156AT17-101, LTN156AT17-102, LTN156AT17-103, LTN156AT17-D01, LTN156AT17-D02, y 5 mas. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el LTN156AT17-W02?
El LTN156AT17-W02 es un display de Samsung de 15.6". Sus parametros principales son: interfaz LVDS, 40 pines, 3.3V, resolucion 1366x768 (HD), 60Hz.
¿Como buscar un reemplazo compatible para el LTN156AT17-W02?
Para encontrar un reemplazo del LTN156AT17-W02 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1366x768 (HD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display LTN156AT17-W02?
El LTN156AT17-W02 tiene una diagonal de 15.6". Su area activa es de 344.232(W)×193.536(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LTN156AT17-W02?
El LTN156AT17-W02 utiliza interfaz LVDS con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
