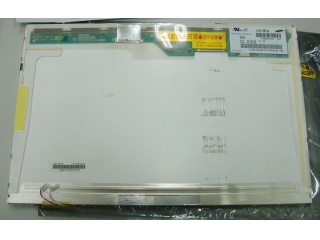

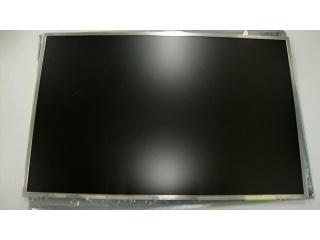

Display LTN170BT09-001 Samsung 17.0"
Samsung — 17.0" — LVDS 30 pines — 1440x900 — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1440x900 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Samsung |
| Luminance | 200 cd/m² (Typ.) |
| Model P/N | LTN170BT09-001 2 Compatible |
| Treatment | Antiglare (Haze 25%), Hard coating (3H) |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1440(RGB)×900, WXGA+ 99PPI |
| Active Area | 367.2(W)×229.5(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | CCFL [1 pcs] , 10K hours , W/O Driver |
| Outline Dim. | 382.2(H)×244.5(V)×7(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 370.4(W)×232.7(H) mm |
| Diagonal Size | 17.0" |
| Response Time | 16 (Typ.)(Tr+Td) |
| Support Color | 262K 44% NTSC |
| Viewing Angle | 45/45/20/40 (Typ.)(CR≥10) |
| Contrast Ratio | 600:1 (Typ.) (TM) |
| Interface Type | LVDS (2 ch, 6-bit) , 30 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el LTN170BT09-001. Compara manualmente antes de decidir:
¿Que es el LTN170BT09-001?
El LTN170BT09-001 es un display fabricado por Samsung de 17.0", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1440x900 pixeles. Utiliza interfaz LVDS con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LTN170BT09-001, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1440x900) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LTN170BT09-001
¿Con que display puedo reemplazar el LTN170BT09-001?
Los displays compatibles con el LTN170BT09-001 incluyen: B170PW03 V1, LTN170X2-L02. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el LTN170BT09-001?
El LTN170BT09-001 es un display de Samsung de 17.0". Sus parametros principales son: interfaz LVDS, 30 pines, 3.3V, resolucion 1440x900, 60Hz.
¿Como buscar un reemplazo compatible para el LTN170BT09-001?
Para encontrar un reemplazo del LTN170BT09-001 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1440x900), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display LTN170BT09-001?
El LTN170BT09-001 tiene una diagonal de 17.0". Su area activa es de 367.2(W)×229.5(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LTN170BT09-001?
El LTN170BT09-001 utiliza interfaz LVDS con conector de 30 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
