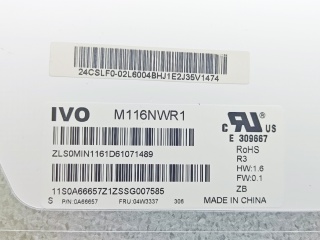

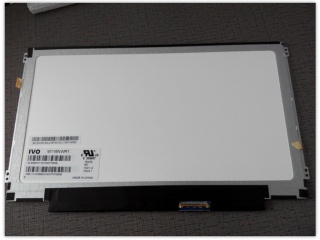

Display M116NWR1 R3 IVO 11.6"
IVO — 11.6" — LVDS 40 pines — 1366x768 (HD) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1366x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | IVO |
| Luminance | 200 cd/m² (Typ.) |
| Model P/N | M116NWR1 R3 |
| Treatment | Antiglare |
| Form Style | Flat (PCBA Flat, T3.4~4.0mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1366(RGB)×768, WXGA 135PPI |
| Active Area | 256.125(W)×144(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 12K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 278 × 167 × 3.6 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 259.675(W)×147.2(H) mm |
| Diagonal Size | 11.6" |
| Response Time | 3.5/6.5 (Typ.)(Tr/Td) ms |
| Support Color | 262K 45% NTSC |
| Viewing Angle | 45/45/15/35 (Typ.)(CR≥10) |
| Contrast Ratio | 500 : 1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 40 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el M116NWR1 R3. Compara manualmente antes de decidir:
¿Que es el M116NWR1 R3?
El M116NWR1 R3 es un display fabricado por IVO de 11.6", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1366x768 pixeles. Utiliza interfaz LVDS con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del M116NWR1 R3, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1366x768 (HD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el M116NWR1 R3
¿Con que display puedo reemplazar el M116NWR1 R3?
Los displays compatibles con el M116NWR1 R3 incluyen: B116XAN03.0 HW3A, B116XW03 V0, B116XW03 V1, LP116WH4-SLN2, LP116WH4-SLP1, M116NWR1 R0, M116NWR1 R4, N116BGE-L42, NT116WHM-N10. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el M116NWR1 R3?
El M116NWR1 R3 es un display de IVO de 11.6". Sus parametros principales son: interfaz LVDS, 40 pines, 3.3V, resolucion 1366x768 (HD), 60Hz.
¿Como buscar un reemplazo compatible para el M116NWR1 R3?
Para encontrar un reemplazo del M116NWR1 R3 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1366x768 (HD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display M116NWR1 R3?
El M116NWR1 R3 tiene una diagonal de 11.6". Su area activa es de 256.125(W)×144(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el M116NWR1 R3?

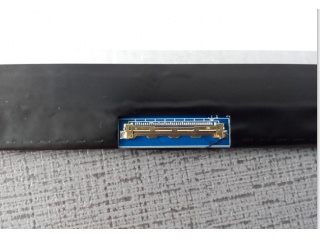

El M116NWR1 R3 utiliza interfaz LVDS con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
