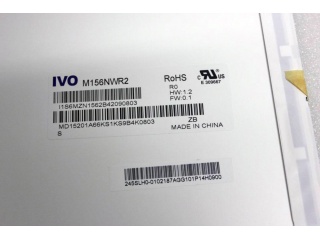

Display M156NWR2 R0 IVO 15.6"

IVO — 15.6" — LVDS 40 pines — 1366x768 (HD) — 3.3V — Glossy

LVDS IVO 40 pines 1366x768 15.6" Glossy
M156NWR2 R0

Parametros principales

Interfaz LVDS
Pines 40
Tension 3.3 V
Resolucion 1366x768
Frecuencia 60 Hz
Diagonal 15.6"
Superficie Glossy

⚠ Criterios de compatibilidad para reemplazo

  • Interfaz: LVDS (debe ser igual)
  • Pines: 40 pines (debe ser igual)
  • Tension: 3.3V (debe ser igual)
  • Resolucion: 1366x768 (debe ser igual)
  • Frecuencia: 60 Hz
  • eDP Revision: Verificar (igual o superior)
Especificaciones completas ▼
Brand IVO
Surface Glare (Haze 0%), Hard coating
Luminance 200 cd/m² (Typ.)
Model P/N M156NWR2 R0  9 Compatible
Form Style Wedge (PCBA Bent, T≥5.2mm)
Frame Rate 60Hz
Panel Type a-Si TFT-LCD, LCM
Resolution 1366(RGB)×768, WXGA  100PPI
Active Area 344.232(W)×193.536(H) mm
Environment Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C
Touch Panel Without
Light Source WLED , 10K hours , With LED Driver
Outline Dim. 359.3(W)×209.5(H) ×5.5(D) mm
Pixel Format RGB Vertical Stripe
Bezel Opening 347.95(W)×196.94(H) mm
Diagonal Size 15.6"
Response Time 6/2 (Typ.)(Tr/Td)
Support Color 262K   60% NTSC
Viewing Angle 45/45/15/35 (Typ.)(CR≥10)
Contrast Ratio 500:1 (Typ.) (TM)
Interface Type LVDS (1 ch, 6-bit) , 40 pins Connector
Operating Mode TN, Normally White, Transmissive
View Direction 6 o'clock
Voltage Supply 3.3V (Typ.)
Features WLED Backlight, With LED Driver, Reverse I/F, Glossy

Posibles reemplazos

Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el M156NWR2 R0. Compara manualmente antes de decidir:

B156XTN02.0 LVDS 40pin 1366x768 B156XTN02.1 LVDS 40pin 1366x768 B156XTN02.2 LVDS 40pin 1366x768 B156XTN02.3 LVDS 40pin 1366x768 B156XTN02.4 LVDS 40pin 1366x768 B156XW02 V0 LVDS 40pin 1366x768 B156XW06 V0 LVDS 40pin 1366x768 B156XW06 V1 LVDS 40pin 1366x768 HB156WX1-100 LVDS 40pin 1366x768 HB156WX1-200 LVDS 40pin 1366x768 LP156WH3-TLA3 LVDS 40pin 1366x768 LP156WHB-TLA1 LVDS 40pin 1366x768 LP156WHB-TLB1 LVDS 40pin 1366x768 N156B6-L06 LVDS 40pin 1366x768 N156B6-L0B LVDS 40pin 1366x768 N156BGE-L11 LVDS 40pin 1366x768 NT156WHM-N10 LVDS 40pin 1366x768 NT156WHM-N50 LVDS 40pin 1366x768

¿Que es el M156NWR2 R0?

El M156NWR2 R0 es un display fabricado por IVO de 15.6", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1366x768 pixeles. Utiliza interfaz LVDS con conector de 40 pines y alimentacion de 3.3V.

Para buscar un reemplazo compatible del M156NWR2 R0, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1366x768 (HD)) y la revision eDP (debe ser igual o superior al display original).

Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.

Registrate gratis y accede a todo

BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.

✓ +33.000 archivos ✓ Cursos gratis ✓ Foro de tecnicos
Crear cuenta gratis →
🔓 ¿Por que es gratis de verdad?
● Somos un servicio tecnico real con +20 años de experiencia en reparacion electronica.
● Estos datos los usamos en nuestro taller. Los compartimos porque a nosotros tambien nos ayudaron.
● No hay plan premium, ni creditos, ni monedas virtuales. Cero trucos.
● Nuestro ingreso es la reparacion de equipos, no tu suscripcion.
Servicio tecnico especializado

¿Necesitas que lo reparemos nosotros?

Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.

Notebooks y MacBooks Cambio de display Envios a todo el pais +20 años de experiencia
Consultar por WhatsApp →
💻
Mas recursos gratuitos en InfoSquad
📁
Biblioteca de descargas
BIOS, schematics, boardviews y datasheets de cientos de modelos.
gratis
⚖
Comparador de displays
Compara parametros lado a lado y encuentra el reemplazo ideal.
gratis
⚡
Base de transistores
Parametros, equivalentes y datasheets de BJT y MOSFET.
gratis

Preguntas frecuentes sobre el M156NWR2 R0

¿Con que display puedo reemplazar el M156NWR2 R0?

Los displays compatibles con el M156NWR2 R0 incluyen: B156XTN02.0, B156XTN02.1, B156XTN02.2, B156XTN02.3, B156XTN02.4, B156XW02 V0, B156XW06 V0, B156XW06 V1, HB156WX1-100, HB156WX1-200, y 8 mas. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.

¿Que tipo de display es el M156NWR2 R0?

El M156NWR2 R0 es un display de IVO de 15.6". Sus parametros principales son: interfaz LVDS, 40 pines, 3.3V, resolucion 1366x768 (HD), 60Hz.

¿Como buscar un reemplazo compatible para el M156NWR2 R0?

Para encontrar un reemplazo del M156NWR2 R0 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1366x768 (HD)), 5) Revision eDP igual o superior (verificar).

¿Que tamano tiene el display M156NWR2 R0?

El M156NWR2 R0 tiene una diagonal de 15.6". Su area activa es de 344.232(W)×193.536(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.

¿Que interfaz usa el M156NWR2 R0?

El M156NWR2 R0 utiliza interfaz LVDS con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
