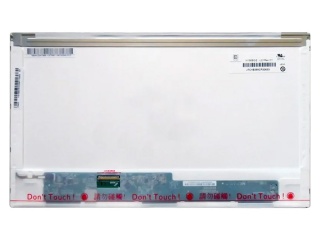

Display N156BGE-L21 Chimei Innolux 15.6"
Chimei Innolux — 15.6" — LVDS 40 pines — 1366x768 (HD) — 3.3V — Glossy
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1366x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Chimei Innolux |
| Luminance | 220 cd/m² (Typ.) |
| Model P/N | N156BGE-L21 61 Compatible |
| Treatment | Glare (Haze 0%), Hard coating (3H) |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1366(RGB)×768, WXGA 100PPI |
| Active Area | 344.232(W)×193.536(H) mm |
| Touch Panel | Without |
| Light Source | WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 359.3 × 209.5 × 5.5 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 349.58(W)×198.92(H) mm |
| Diagonal Size | 15.6" |
| Response Time | 3/8 (Typ.)(Tr/Td) ms |
| Support Color | 262K 60% NTSC |
| Viewing Angle | 45/45/20/45 (Typ.)(CR≥10) |
| Contrast Ratio | 650 : 1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 40 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Glossy |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el N156BGE-L21. Compara manualmente antes de decidir:
¿Que es el N156BGE-L21?
El N156BGE-L21 es un display fabricado por Chimei Innolux de 15.6", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1366x768 pixeles. Utiliza interfaz LVDS con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del N156BGE-L21, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1366x768 (HD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el N156BGE-L21
¿Con que display puedo reemplazar el N156BGE-L21?
Los displays compatibles con el N156BGE-L21 incluyen: B156XTN02.2, B156XW02 V0, BT156GW01 V.A, HT156WXB-100, HT156WXB-502, LP156WH2-TLAB, LP156WH2-TLAC, LP156WH2-TLH2, LP156WH2-TLQB, LP156WH2-TLR2, y 40 mas. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el N156BGE-L21?
El N156BGE-L21 es un display de Chimei Innolux de 15.6". Sus parametros principales son: interfaz LVDS, 40 pines, 3.3V, resolucion 1366x768 (HD), 60Hz.
¿Como buscar un reemplazo compatible para el N156BGE-L21?
Para encontrar un reemplazo del N156BGE-L21 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1366x768 (HD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display N156BGE-L21?
El N156BGE-L21 tiene una diagonal de 15.6". Su area activa es de 344.232(W)×193.536(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el N156BGE-L21?
El N156BGE-L21 utiliza interfaz LVDS con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
