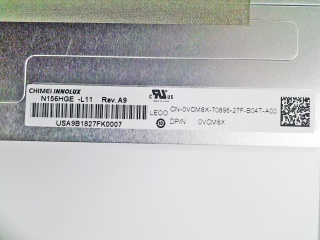

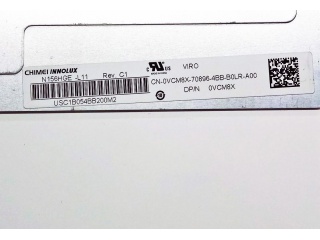

Display N156HGE-L11 Chimei Innolux 15.6"
Chimei Innolux — 15.6" — LVDS 40 pines — 1920x1080 (FHD) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1080 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Chimei Innolux |
| Surface | Antiglare, Hard coating (3H) |
| Luminance | 300 cd/m² (Typ.) |
| Model P/N | N156HGE-L11 20 Compatible |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1920(RGB)×1080, FHD 141PPI |
| Active Area | 344.16(W)×193.59(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 6 strings WLED , 15K hours , With LED Driver |
| Outline Dim. | 359.3(W)×209.5(H) ×5.5(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 349.07(W)×197.92(H) mm |
| Diagonal Size | 15.6" |
| Response Time | 3/8 (Typ.)(Tr/Td) |
| Support Color | 262K 60% NTSC |
| Viewing Angle | 70/70/60/60 (Typ.)(CR≥10) |
| Contrast Ratio | 600:1 (Typ.) (TM) |
| Interface Type | LVDS (2 ch, 6-bit) , 40 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el N156HGE-L11. Compara manualmente antes de decidir:
¿Que es el N156HGE-L11?
El N156HGE-L11 es un display fabricado por Chimei Innolux de 15.6", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1920x1080 pixeles. Utiliza interfaz LVDS con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del N156HGE-L11, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1920x1080 (FHD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el N156HGE-L11
¿Con que display puedo reemplazar el N156HGE-L11?
Los displays compatibles con el N156HGE-L11 incluyen: B156HAN01.0, B156HB01 V0, B156HTN01.0, B156HTN01.1, B156HW01 V5, B156HW01 V7, B156HW02 V0, B156HW02 V1, LP156WF1-TLC1, LP156WF4-SLB1, y 7 mas. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el N156HGE-L11?
El N156HGE-L11 es un display de Chimei Innolux de 15.6". Sus parametros principales son: interfaz LVDS, 40 pines, 3.3V, resolucion 1920x1080 (FHD), 60Hz.
¿Como buscar un reemplazo compatible para el N156HGE-L11?
Para encontrar un reemplazo del N156HGE-L11 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1080 (FHD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display N156HGE-L11?
El N156HGE-L11 tiene una diagonal de 15.6". Su area activa es de 344.16(W)×193.59(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el N156HGE-L11?
El N156HGE-L11 utiliza interfaz LVDS con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
