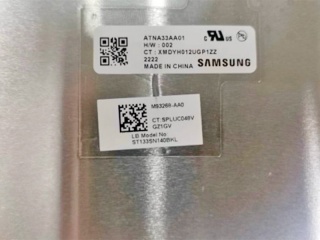

Display ATNA33AA01-002 Samsung 13.3"
Samsung — 13.3" — eDP 40 pines v1.4 — 2880x1800 — 3.3V — Glossy
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2880x1800 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | Samsung |
| Luminance | 400 cd/m² (Typ.) |
| Model P/N | ATNA33AA01-002 |
| Treatment | Glare (Haze 0%) |
| Form Style | Slim (PCBA Bent, T≤3.0mm) |
| Frame Rate | 60Hz |
| Panel Type | AM-OLED, OLED |
| Resolution | 2880(RGB)×1800, WQXGA+ 255PPI |
| Active Area | 285.984(W)×178.74(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | self |
| Max. Ratings | Storage Temp.: -40 ~ 85 °C Operating Temp.: -20 ~ 70 °C |
| Outline Dim. | 289.18 × 186.34 × 3.26 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 13.3" |
| Response Time | 1 (Typ.)(Tr+Td) ms |
| Support Color | 1.07B 100% DCI-P3 |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) |
| Contrast Ratio | 100000 : 1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.4b , HBR2 (5.4G/lane) , 40 pins Connector |
| View Direction | Symmetry |
| Voltage Supply | 3.3/4.6/10/-2.7V (Typ.)(VDD/ELVDD/VBAT/ELVSS) |
| Features | DCI-P3, sRGB, 10 bit, Glossy |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el ATNA33AA01-002. Compara manualmente antes de decidir:
¿Que es el ATNA33AA01-002?
El ATNA33AA01-002 es un display fabricado por Samsung de 13.3", tipo AM-OLED, OLED. Tiene una resolucion de 2880x1800 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del ATNA33AA01-002, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (2880x1800) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el ATNA33AA01-002
¿Con que display puedo reemplazar el ATNA33AA01-002?
Los displays compatibles con el ATNA33AA01-002 incluyen: ATNA33AA05-0, ATNA33AA07-0. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el ATNA33AA01-002?
El ATNA33AA01-002 es un display de Samsung de 13.3". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 2880x1800, 60Hz.
¿Como buscar un reemplazo compatible para el ATNA33AA01-002?
Para encontrar un reemplazo del ATNA33AA01-002 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2880x1800), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display ATNA33AA01-002?
El ATNA33AA01-002 tiene una diagonal de 13.3". Su area activa es de 285.984(W)×178.74(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el ATNA33AA01-002?
El ATNA33AA01-002 utiliza interfaz eDP con conector de 40 pines y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
