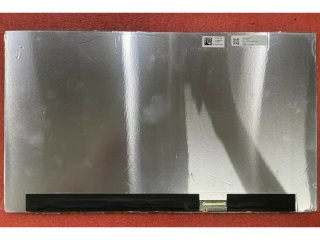

Display ATNA56WR11 Samsung 15.6"
Samsung — 15.6" — eDP — 3840x2160 (4K) — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3840x2160 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Samsung |
| Model P/N | ATNA56WR11 |
| Form Style | Slim (PCBA Bent, T≤3.0mm) |
| Frame Rate | 60Hz |
| Panel Type | AM-OLED, OLED |
| Resolution | 3840(RGB)×2160, UHD 283PPI |
| Active Area | 344.218(W)×193.622(H) mm |
| Environment | Operating Temperature: -20 ~ 70 °C ; Storage Temperature: -40 ~ 85 °C |
| Designed For | Laptop |
| Light Source | self |
| Max. Ratings | Storage Temp.: -40 ~ 85 °C Operating Temp.: -20 ~ 70 °C |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 1 (Typ.)(Tr+Td) ms |
| Support Color | 1.06B 100% DCI-P3 |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) |
| Contrast Ratio | 100000 : 1 (Typ.) (TM) |

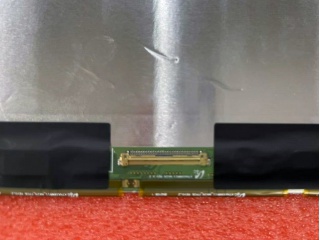

| Interface Type | eDP (4 Lanes) Connector |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | DCI-P3, sRGB, Reverse I/F, 10 bit |
¿Que es el ATNA56WR11?
El ATNA56WR11 es un display fabricado por Samsung de 15.6", tipo AM-OLED, OLED. Tiene una resolucion de 3840x2160 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del ATNA56WR11, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (3840x2160 (4K)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el ATNA56WR11
¿Que tipo de display es el ATNA56WR11?
El ATNA56WR11 es un display de Samsung de 15.6". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 3840x2160 (4K), 60Hz.
¿Como buscar un reemplazo compatible para el ATNA56WR11?
Para encontrar un reemplazo del ATNA56WR11 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3840x2160 (4K)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display ATNA56WR11?
El ATNA56WR11 tiene una diagonal de 15.6". Su area activa es de 344.218(W)×193.622(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el ATNA56WR11?
El ATNA56WR11 utiliza interfaz eDP. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
