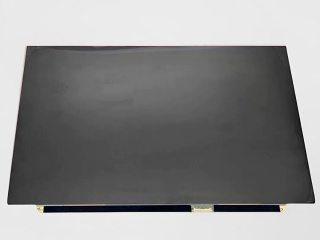

Display ATNA56YX02-0 Samsung 15.6"
Samsung — 15.6" — eDP 30 pines v1.2 — 1920x1080 (FHD) — 3.3V — Glossy
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1080 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.2 o superior (igual o superior)
| Brand | Samsung |
| Luminance | 400 cd/m² (Typ.) |

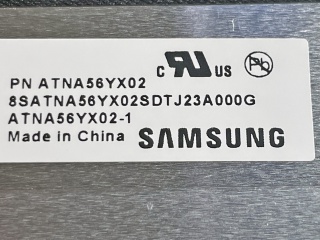

| Model P/N | ATNA56YX02-0 |
| Treatment | Glare (Haze 0%) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | AM-OLED, OLED |
| Resolution | 1920(RGB)×1080, FHD 141PPI |
| Active Area | 344.21(W)×193.62(H) mm |
| Environment | Operating Temperature: -20 ~ 70 °C ; Storage Temperature: -40 ~ 85 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | self |
| Outline Dim. | 347.92(H)×200.87(V) ×2.45(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 1 (Typ.)(Tr+Td) |
| Support Color | 1.07B 100% DCI-P3 |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) |
| Contrast Ratio | 1000000:1 (Typ.) (TM) |

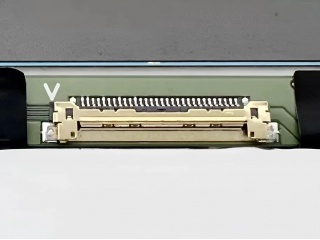

| Interface Type | eDP (2 Lanes) , HBR1 (2.7G/lane) , 30 pins Connector |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | DCI-P3, sRGB, 10 bit, Glossy |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el ATNA56YX02-0. Compara manualmente antes de decidir:
¿Que es el ATNA56YX02-0?
El ATNA56YX02-0 es un display fabricado por Samsung de 15.6", tipo AM-OLED, OLED. Tiene una resolucion de 1920x1080 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del ATNA56YX02-0, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1920x1080 (FHD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el ATNA56YX02-0
¿Con que display puedo reemplazar el ATNA56YX02-0?
Los displays compatibles con el ATNA56YX02-0 incluyen: ATNA562P02-0, ATNA56YX01-0, ATNA56YX03-0. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el ATNA56YX02-0?
El ATNA56YX02-0 es un display de Samsung de 15.6". Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 1920x1080 (FHD), 60Hz.
¿Como buscar un reemplazo compatible para el ATNA56YX02-0?
Para encontrar un reemplazo del ATNA56YX02-0 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1080 (FHD)), 5) Revision eDP igual o superior (v1.2).
¿Que tamano tiene el display ATNA56YX02-0?
El ATNA56YX02-0 tiene una diagonal de 15.6". Su area activa es de 344.21(W)×193.62(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el ATNA56YX02-0?
El ATNA56YX02-0 utiliza interfaz eDP con conector de 30 pines y revision eDP 1.2. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
