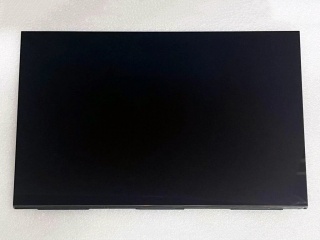

Display ATNA60YV09 Samsung 16.0"
Samsung — 16.0" — eDP 40 pines v1.4 — 3840x2400 — 3.3V — Glossy
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3840x2400 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | Samsung |
| Luminance | 400 cd/m² (Typ.) |
| Model P/N | ATNA60YV09 |
| Treatment | Glare (Haze 0%) |
| Form Style | Slim (PCBA Bent, T≤3.0mm) |
| Frame Rate | 60Hz |
| Panel Type | AM-OLED, OLED , Full Module |
| Resolution | 3840(RGB)×2400, WQUXGA 283PPI |
| Active Area | 344.448(W)×215.28(H) mm |
| Environment | Operating Temperature: -20 ~ 70 °C ; Storage Temperature: -40 ~ 85 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | self |
| Outline Dim. | 348.45(H)×223.01(V) ×3.24(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 16.0" |
| Response Time | 1 (Typ.)(Tr+Td) |
| Support Color | 1.07B 100% DCI-P3 |
| Viewing Angle | 88/88/88/88 (Typ.)(CR≥10) |
| Contrast Ratio | 100000:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.4b , HBR2 (5.4G/lane) , 40 pins Connector |
| View Direction | Symmetry |
| Voltage Supply | 3.3/10V (Typ.)(VDD/VBAT) |
| Features | DCI-P3, sRGB, 10 bit, Glossy |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el ATNA60YV09. Compara manualmente antes de decidir:
¿Que es el ATNA60YV09?
El ATNA60YV09 es un display fabricado por Samsung de 16.0", tipo AM-OLED, OLED , Full Module. Tiene una resolucion de 3840x2400 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del ATNA60YV09, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (3840x2400) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el ATNA60YV09
¿Con que display puedo reemplazar el ATNA60YV09?
Los displays compatibles con el ATNA60YV09 incluyen: ATNA60YV02-0, ATNA60YV07, ATNA60YV08. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el ATNA60YV09?
El ATNA60YV09 es un display de Samsung de 16.0". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 3840x2400, 60Hz.
¿Como buscar un reemplazo compatible para el ATNA60YV09?
Para encontrar un reemplazo del ATNA60YV09 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3840x2400), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display ATNA60YV09?
El ATNA60YV09 tiene una diagonal de 16.0". Su area activa es de 344.448(W)×215.28(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el ATNA60YV09?
El ATNA60YV09 utiliza interfaz eDP con conector de 40 pines y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
