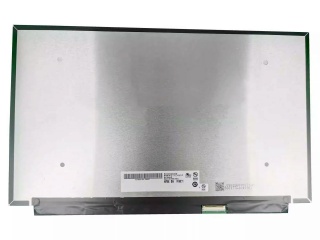

Display B156ZAN03.R AUO 15.6"
AUO — 15.6" — eDP 40 pines v1.4 — 3840x2160 (4K) — 3.3V — Glossy
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3840x2160 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | AUO |
| Luminance | 400 cd/m² (Typ.) |
| Model P/N | B156ZAN03.R |
| Treatment | Glare (Haze 0%) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 3840(RGB)×2160, UHD 283PPI |
| Active Area | 344.218(W)×193.622(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 348.22 × 215.21 × 2.6 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 30 (Typ.)(Tr+Td) ms |
| Support Color | 16.7M 100% Adobe RGB |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) |
| Contrast Ratio | 1200 : 1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.4a , HBR2 (5.4G/lane) , 40 pins Connector |
| Operating Mode | AHVA, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | DCI-P3, Adobe RGB, sRGB, WLED Backlight, With LED Driver, Reverse I/F, Glossy |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el B156ZAN03.R. Compara manualmente antes de decidir:
¿Que es el B156ZAN03.R?
El B156ZAN03.R es un display fabricado por AUO de 15.6", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 3840x2160 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del B156ZAN03.R, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (3840x2160 (4K)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el B156ZAN03.R
¿Con que display puedo reemplazar el B156ZAN03.R?
Los displays compatibles con el B156ZAN03.R incluyen: B156ZAN03.0, B156ZAN03.1, B156ZAN03.2, B156ZAN03.3, B156ZAN03.4, B156ZAN03.5, B156ZAN03.6, B156ZAN03.7, B156ZAN03.8, LQ156D1JW02, y 9 mas. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el B156ZAN03.R?
El B156ZAN03.R es un display de AUO de 15.6". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 3840x2160 (4K), 60Hz.
¿Como buscar un reemplazo compatible para el B156ZAN03.R?
Para encontrar un reemplazo del B156ZAN03.R debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3840x2160 (4K)), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display B156ZAN03.R?
El B156ZAN03.R tiene una diagonal de 15.6". Su area activa es de 344.218(W)×193.622(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el B156ZAN03.R?
El B156ZAN03.R utiliza interfaz eDP con conector de 40 pines y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
