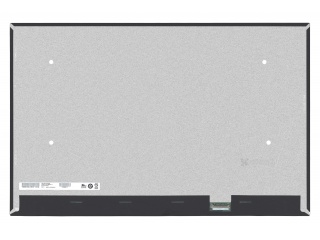

Display B170QAN01.3 AUO 17.0"
AUO — 17.0" — eDP v1.4 — 2560x1600 — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2560x1600 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | AUO |
| Model P/N | B170QAN01.3 |
| Form Style | Slim (PCBA Bent, T≤3.0mm) |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 2560(RGB)×1600, WQXGA 177PPI |
| Active Area | 366.34(W)×228.96(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Outline Dim. | 372.836(W)×240.11(H) ×5(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 17.0" |
| Response Time | 8 (Typ.)(Tr+Td) |
| Support Color | 16.2M |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) |
| Contrast Ratio | 1000:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.4 Connector |
| Operating Mode | AHVA, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F |
¿Que es el B170QAN01.3?
El B170QAN01.3 es un display fabricado por AUO de 17.0", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 2560x1600 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del B170QAN01.3, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (2560x1600) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el B170QAN01.3
¿Que tipo de display es el B170QAN01.3?
El B170QAN01.3 es un display de AUO de 17.0". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 2560x1600, 60Hz.
¿Como buscar un reemplazo compatible para el B170QAN01.3?
Para encontrar un reemplazo del B170QAN01.3 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2560x1600), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display B170QAN01.3?
El B170QAN01.3 tiene una diagonal de 17.0". Su area activa es de 366.34(W)×228.96(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el B170QAN01.3?
El B170QAN01.3 utiliza interfaz eDP y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
