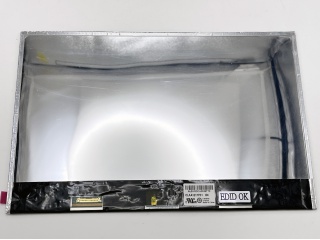

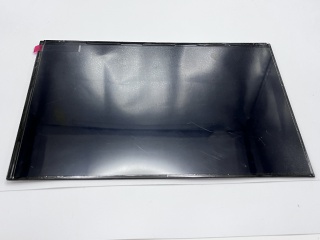

Display CLAA121FP01 XN CPT 12.1"
CPT — 12.1" — eDP 30 pines — 1920x1200 — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1200 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | CPT |
| Luminance | 300 cd/m² (Typ.) |
| Model P/N | CLAA121FP01 XN |
| Treatment | Antiglare |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1920(RGB)×1200, WUXGA 187PPI |
| Active Area | 260.64(W)×162.9(H) mm |
| Touch Panel | Without |
| Light Source | WLED , 20K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 60 °C |
| Outline Dim. | 273.6 × 178.6 × 4.2 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 12.1" |
| Response Time | 35 (Typ.)(Tr+Td) ms |
| Support Color | 16.7M 50% NTSC |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 800 : 1 (Typ.) (TM) |
| Interface Type | eDP (2 Lanes) , 30 pins Connector |
| Operating Mode | HFFS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Matte |
¿Que es el CLAA121FP01 XN?
El CLAA121FP01 XN es un display fabricado por CPT de 12.1", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1920x1200 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del CLAA121FP01 XN, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1920x1200) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el CLAA121FP01 XN
¿Que tipo de display es el CLAA121FP01 XN?
El CLAA121FP01 XN es un display de CPT de 12.1". Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 1920x1200, 60Hz.
¿Como buscar un reemplazo compatible para el CLAA121FP01 XN?
Para encontrar un reemplazo del CLAA121FP01 XN debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1200), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display CLAA121FP01 XN?
El CLAA121FP01 XN tiene una diagonal de 12.1". Su area activa es de 260.64(W)×162.9(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el CLAA121FP01 XN?
El CLAA121FP01 XN utiliza interfaz eDP con conector de 30 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
