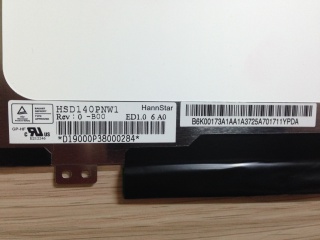

Display HSD140PNW1-B00 HannStar 14.0"
HannStar — 14.0" — eDP 30 pines — 1600x900 (HD+) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1600x900 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | HannStar |
| Luminance | 250 cd/m² (Typ.) |
| Model P/N | HSD140PNW1-B00 |
| Treatment | Antiglare, Hard coating (3H) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1600(RGB)×900, HD+ 131PPI |
| Active Area | 309.6(W)×174.15(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 320.4 × 205.1 × 3 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 14.0" |
| Response Time | 4/12 (Typ.)(Tr/Td) ms |
| Support Color | 262K 47% NTSC |
| Viewing Angle | 40/40/15/30 (Typ.)(CR≥10) |
| Contrast Ratio | 300 : 1 (Typ.) (TM) |
| Interface Type | eDP (1 Lane) , 30 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el HSD140PNW1-B00. Compara manualmente antes de decidir:
¿Que es el HSD140PNW1-B00?
El HSD140PNW1-B00 es un display fabricado por HannStar de 14.0", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1600x900 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del HSD140PNW1-B00, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1600x900 (HD+)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el HSD140PNW1-B00
¿Con que display puedo reemplazar el HSD140PNW1-B00?
Los displays compatibles con el HSD140PNW1-B00 incluyen: B140RTN02.3, B140RTN03.0, LP140WD1-TPD1, LP140WD2-TPB1, LTN140KT13-301, LTN140KT14-401, N140FGE-E32, N140FGE-EA2. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el HSD140PNW1-B00?
El HSD140PNW1-B00 es un display de HannStar de 14.0". Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 1600x900 (HD+), 60Hz.
¿Como buscar un reemplazo compatible para el HSD140PNW1-B00?
Para encontrar un reemplazo del HSD140PNW1-B00 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1600x900 (HD+)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display HSD140PNW1-B00?
El HSD140PNW1-B00 tiene una diagonal de 14.0". Su area activa es de 309.6(W)×174.15(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el HSD140PNW1-B00?
El HSD140PNW1-B00 utiliza interfaz eDP con conector de 30 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
