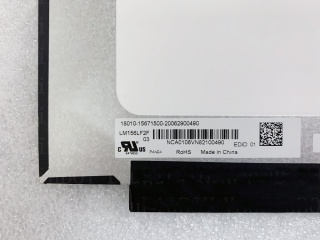

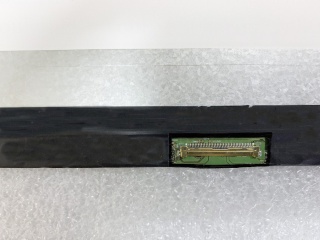

Display LM156LF2F03 PANDA 15.6"
PANDA — 15.6" — eDP 40 pines v1.3 — 1920x1080 (FHD) — 3.3V — 144Hz — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1080 (debe ser igual)
- Frecuencia: 144 Hz
- eDP Revision: v1.3 o superior (igual o superior)
| Brand | PANDA |
| Luminance | 250 cd/m² (Typ.) |
| Model P/N | LM156LF2F03 |
| Treatment | Antiglare, Hard coating (3H) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 144Hz |
| Panel Type | Oxide TFT-LCD, LCM |
| Resolution | 1920(RGB)×1080, FHD 141PPI |
| Active Area | 344.16(W)×193.59(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Light Source | WLED , 15K hours , With LED Driver |
| Outline Dim. | 350.66(H)×216.245(V)×3.2(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 25 (Typ.)(Tr+Td) |
| Support Color | 16.7M 45% NTSC |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) |
| Contrast Ratio | 1200:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.3 , HBR1 (2.7G/lane) , 40 pins Connector |
| Operating Mode | FFS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | 144Hz, WLED Backlight, With LED Driver, Reverse I/F, Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el LM156LF2F03. Compara manualmente antes de decidir:
¿Que es el LM156LF2F03?
El LM156LF2F03 es un display fabricado por PANDA de 15.6", tipo Oxide TFT-LCD, LCM. Tiene una resolucion de 1920x1080 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LM156LF2F03, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1920x1080 (FHD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LM156LF2F03
¿Con que display puedo reemplazar el LM156LF2F03?
Los displays compatibles con el LM156LF2F03 incluyen: LM156LF2F01, LM156LF2F02. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el LM156LF2F03?
El LM156LF2F03 es un display de PANDA de 15.6". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 1920x1080 (FHD), 144Hz.
¿Como buscar un reemplazo compatible para el LM156LF2F03?
Para encontrar un reemplazo del LM156LF2F03 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1080 (FHD)), 5) Revision eDP igual o superior (v1.3).
¿Que tamano tiene el display LM156LF2F03?
El LM156LF2F03 tiene una diagonal de 15.6". Su area activa es de 344.16(W)×193.59(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LM156LF2F03?
El LM156LF2F03 utiliza interfaz eDP con conector de 40 pines y revision eDP 1.3. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
