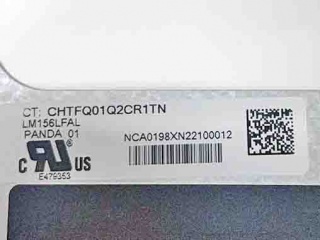

Display LM156LFAL01 PANDA 15.6"
PANDA — 15.6" — eDP v1.2 — 1920x1080 (FHD) — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1080 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.2 o superior (igual o superior)
| Brand | PANDA |
| Luminance | 250 cd/m² (Typ.) |
| Model P/N | LM156LFAL01 |
| Frame Rate | 60Hz |
| Panel Type | Oxide TFT-LCD, LCM |
| Resolution | 1920(RGB)×1080, FHD 141PPI |
| Active Area | 344.16(W)×193.59(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 25 (Typ.)(Tr+Td) ms |
| Support Color | 262K |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1000 : 1 (Typ.) (TM) |
| Interface Type | eDP (2 Lanes) , eDP1.2 Connector |
| Operating Mode | FFS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight |
¿Que es el LM156LFAL01?
El LM156LFAL01 es un display fabricado por PANDA de 15.6", tipo Oxide TFT-LCD, LCM. Tiene una resolucion de 1920x1080 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LM156LFAL01, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (1920x1080 (FHD)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LM156LFAL01
¿Que tipo de display es el LM156LFAL01?
El LM156LFAL01 es un display de PANDA de 15.6". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 1920x1080 (FHD), 60Hz.
¿Como buscar un reemplazo compatible para el LM156LFAL01?
Para encontrar un reemplazo del LM156LFAL01 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1080 (FHD)), 5) Revision eDP igual o superior (v1.2).
¿Que tamano tiene el display LM156LFAL01?
El LM156LFAL01 tiene una diagonal de 15.6". Su area activa es de 344.16(W)×193.59(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LM156LFAL01?
El LM156LFAL01 utiliza interfaz eDP y revision eDP 1.2. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
