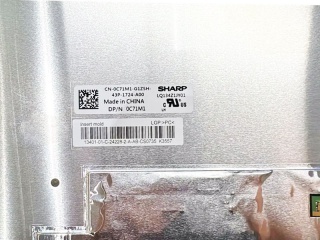

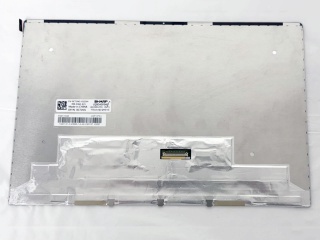

Display LQ134Z1JY01 Sharp 13.4"
Sharp — 13.4" — eDP v1.2 — 2560x1600 — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2560x1600 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.2 o superior (igual o superior)
| Brand | Sharp |
| Model P/N | LQ134Z1JY01 |
| Form Style | Slim (PCBA Bent, T≤3.0mm) |
| Panel Type | Oxide TFT-LCD, Assembly |
| Resolution | 2560(RGB)×1600, WQXGA 225PPI |
| Active Area | 288(W)×180(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 13.4" |
| Response Time | 30 (Typ.)(Tr+Td) |
| Support Color | 16.7M |
| Viewing Angle | 88/88/88/88 (Min.)(CR≥10) |
| Contrast Ratio | 2000:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , HBR1 (2.7G/lane) Connector |
| Operating Mode | New Mode 2, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Matte |
¿Que es el LQ134Z1JY01?
El LQ134Z1JY01 es un display fabricado por Sharp de 13.4", tipo Oxide TFT-LCD, Assembly. Tiene una resolucion de 2560x1600 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LQ134Z1JY01, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (2560x1600) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LQ134Z1JY01
¿Que tipo de display es el LQ134Z1JY01?
El LQ134Z1JY01 es un display de Sharp de 13.4". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 2560x1600, 60Hz.
¿Como buscar un reemplazo compatible para el LQ134Z1JY01?
Para encontrar un reemplazo del LQ134Z1JY01 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2560x1600), 5) Revision eDP igual o superior (v1.2).
¿Que tamano tiene el display LQ134Z1JY01?
El LQ134Z1JY01 tiene una diagonal de 13.4". Su area activa es de 288(W)×180(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LQ134Z1JY01?
El LQ134Z1JY01 utiliza interfaz eDP y revision eDP 1.2. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
