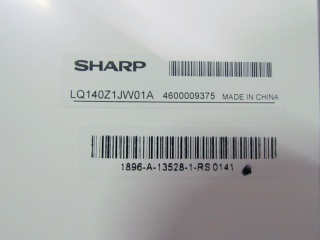

Display LQ140Z1JW01 Sharp 14.0"
Sharp — 14.0" — eDP 50 pines v1.3 — 3200x1800 — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 50 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3200x1800 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.3 o superior (igual o superior)
| Brand | Sharp |
| Luminance | 400 cd/m² (Typ.) |
| Model P/N | LQ140Z1JW01 |
| Treatment | Antiglare (Haze 42%) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | Oxide TFT-LCD, LCM |
| Resolution | 3200(RGB)×1800, Quad-HD+ 262PPI |
| Active Area | 309.6(W)×174.15(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 8S8P WLED , No Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 320.6×199.08×2.75 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 14.0" |
| Response Time | 25 (Typ.)(Tr+Td) ms |
| Support Color | 16.7M 99% sRGB |
| Viewing Angle | 80/80/80/80 (Typ.)(CR≥10) |
| Contrast Ratio | 1000 : 1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.3 , HBR2 (5.4G/lane) , Connector 50 pins |
| Operating Mode | VA, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | sRGB, WLED Backlight, Reverse I/F, Matte |
¿Que es el LQ140Z1JW01?
El LQ140Z1JW01 es un display fabricado por Sharp de 14.0", tipo Oxide TFT-LCD, LCM. Tiene una resolucion de 3200x1800 pixeles. Utiliza interfaz eDP con conector de 50 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LQ140Z1JW01, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (50 pines), la tension de alimentacion (3.3V), la resolucion (3200x1800) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LQ140Z1JW01
¿Que tipo de display es el LQ140Z1JW01?
El LQ140Z1JW01 es un display de Sharp de 14.0". Sus parametros principales son: interfaz eDP, 50 pines, 3.3V, resolucion 3200x1800, 60Hz.
¿Como buscar un reemplazo compatible para el LQ140Z1JW01?
Para encontrar un reemplazo del LQ140Z1JW01 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (50 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3200x1800), 5) Revision eDP igual o superior (v1.3).
¿Que tamano tiene el display LQ140Z1JW01?
El LQ140Z1JW01 tiene una diagonal de 14.0". Su area activa es de 309.6(W)×174.15(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LQ140Z1JW01?
El LQ140Z1JW01 utiliza interfaz eDP con conector de 50 pines y revision eDP 1.3. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
