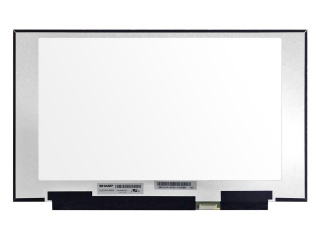

Display LQ156M1JW08 Sharp 15.6"
Sharp — 15.6" — eDP 40 pines v1.4 — 1920x1080 (FHD) — 3.3V — 240Hz — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1080 (debe ser igual)
- Frecuencia: 240 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | Sharp |
| Luminance | 300 cd/m² (Typ.) |
| Model P/N | LQ156M1JW08 |
| Treatment | Antiglare, Hard coating (2H) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 240Hz |
| Panel Type | Oxide TFT-LCD, LCM |
| Resolution | 1920(RGB)×1080, FHD 141PPI |
| Active Area | 344.16(W)×193.59(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -25 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 350.66 × 215.54 × 2.6 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 7.5 (Typ.)(Tr+Td) ms |
| Support Color | 16.7M 100% sRGB |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1000 : 1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , HBR2 (5.4G/lane) , 40 pins Connector |
| Operating Mode | New Mode2, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | sRGB, 240Hz, WLED Backlight, With LED Driver, Reverse I/F, Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el LQ156M1JW08. Compara manualmente antes de decidir:
¿Que es el LQ156M1JW08?
El LQ156M1JW08 es un display fabricado por Sharp de 15.6", tipo Oxide TFT-LCD, LCM. Tiene una resolucion de 1920x1080 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LQ156M1JW08, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (1920x1080 (FHD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LQ156M1JW08
¿Con que display puedo reemplazar el LQ156M1JW08?
Los displays compatibles con el LQ156M1JW08 incluyen: LQ156M1JW03, LQ156M1JW04, LQ156M1JW05, LQ156M1JW06, LQ156M1JW09, LQ156M1JW16, LQ156M1JW17, LQ156M1JW18, LQ156M1JW23, LQ156M1JW25, y 2 mas. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el LQ156M1JW08?
El LQ156M1JW08 es un display de Sharp de 15.6". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 1920x1080 (FHD), 240Hz.
¿Como buscar un reemplazo compatible para el LQ156M1JW08?
Para encontrar un reemplazo del LQ156M1JW08 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1080 (FHD)), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display LQ156M1JW08?
El LQ156M1JW08 tiene una diagonal de 15.6". Su area activa es de 344.16(W)×193.59(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LQ156M1JW08?
El LQ156M1JW08 utiliza interfaz eDP con conector de 40 pines y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
