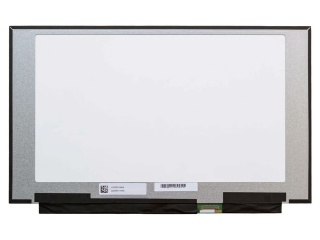

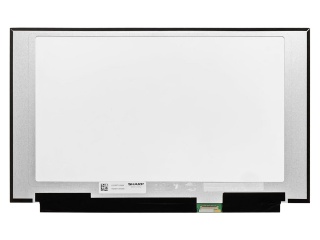

Display LQ156T1JW04 Sharp 15.6"
Sharp — 15.6" — eDP — 2560x1440 (QHD) — 3.3V — 240Hz
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2560x1440 (debe ser igual)
- Frecuencia: 240 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Sharp |
| Model P/N | LQ156T1JW04 |
| Treatment | Hard coating (3H) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 240Hz |
| Panel Type | Oxide TFT-LCD, LCM |
| Resolution | 2560(RGB)×1440, Quad-HD 188PPI |
| Active Area | 344.22(W)×193.62(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Outline Dim. | 350.66(H)×216.25(V) ×2.2(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Support Color | 16.7M 100% DCI-P3 |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) |
| Contrast Ratio | 1000:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) Connector |
| Operating Mode | IPS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | 240Hz, WLED Backlight, With LED Driver, Reverse I/F |
¿Que es el LQ156T1JW04?
El LQ156T1JW04 es un display fabricado por Sharp de 15.6", tipo Oxide TFT-LCD, LCM. Tiene una resolucion de 2560x1440 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LQ156T1JW04, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (2560x1440 (QHD)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LQ156T1JW04
¿Que tipo de display es el LQ156T1JW04?
El LQ156T1JW04 es un display de Sharp de 15.6". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 2560x1440 (QHD), 240Hz.
¿Como buscar un reemplazo compatible para el LQ156T1JW04?
Para encontrar un reemplazo del LQ156T1JW04 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2560x1440 (QHD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display LQ156T1JW04?
El LQ156T1JW04 tiene una diagonal de 15.6". Su area activa es de 344.22(W)×193.62(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LQ156T1JW04?
El LQ156T1JW04 utiliza interfaz eDP. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
