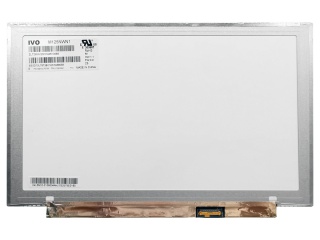

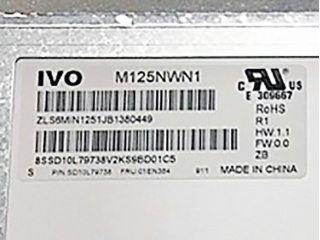

Display M125NWN1 R1 IVO 12.5"
IVO — 12.5" — eDP 30 pines v1.2 — 1366x768 (HD) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1366x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.2 o superior (igual o superior)
| Brand | IVO |
| Surface | Antiglare, Hard coating (3H) |
| Luminance | 220 cd/m² (Typ.) |
| Model P/N | M125NWN1 R1 |
| Treatment | Antiglare, Hard coating (3H) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1366(RGB)×768, WXGA 125PPI |
| Active Area | 276.615(W)×155.52(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Outline Dim. | 290.5(H)×181.4(V) ×3(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 12.5" |
| Response Time | 3/5 (Typ.)(Tr/Td) |
| Support Color | 262K 50% NTSC |
| Viewing Angle | 45/45/15/35 (Typ.)(CR≥10) |
| Contrast Ratio | 500:1 (Typ.) (TM) |
| Interface Type | eDP (2 Lanes) , eDP1.2 , 30 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F, Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el M125NWN1 R1. Compara manualmente antes de decidir:
¿Que es el M125NWN1 R1?
El M125NWN1 R1 es un display fabricado por IVO de 12.5", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1366x768 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del M125NWN1 R1, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1366x768 (HD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el M125NWN1 R1
¿Con que display puedo reemplazar el M125NWN1 R1?
Los displays compatibles con el M125NWN1 R1 incluyen: B125XTN02.0, HB125WX1-100, HB125WX1-200, HB125WX1-201, LP125WH2-SPT1, M125NWN1 R0, M125NWR1 R2, NT125WHM-N42. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el M125NWN1 R1?
El M125NWN1 R1 es un display de IVO de 12.5". Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 1366x768 (HD), 60Hz.
¿Como buscar un reemplazo compatible para el M125NWN1 R1?
Para encontrar un reemplazo del M125NWN1 R1 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1366x768 (HD)), 5) Revision eDP igual o superior (v1.2).
¿Que tamano tiene el display M125NWN1 R1?
El M125NWN1 R1 tiene una diagonal de 12.5". Su area activa es de 276.615(W)×155.52(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el M125NWN1 R1?
El M125NWN1 R1 utiliza interfaz eDP con conector de 30 pines y revision eDP 1.2. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
