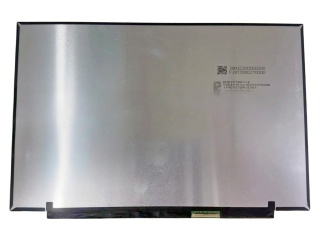

Display MND307DA1-5 CSOT 13.3"
CSOT — 13.3" — eDP — 2560x1600 — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2560x1600 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | CSOT |
| Model P/N | MND307DA1-5 |
| Frame Rate | 60Hz |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 2560(RGB)×1600, WQXGA 227PPI |
| Active Area | 286.08(W)×178.8(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 13.3" |
| Response Time | 25 (Typ.)(Tr+Td) ms |
| Support Color | 16.7M |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1500 : 1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) Connector |
| Operating Mode | FFS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver |
¿Que es el MND307DA1-5?
El MND307DA1-5 es un display fabricado por CSOT de 13.3", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 2560x1600 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del MND307DA1-5, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (2560x1600) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el MND307DA1-5
¿Que tipo de display es el MND307DA1-5?
El MND307DA1-5 es un display de CSOT de 13.3". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 2560x1600, 60Hz.
¿Como buscar un reemplazo compatible para el MND307DA1-5?
Para encontrar un reemplazo del MND307DA1-5 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2560x1600), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display MND307DA1-5?
El MND307DA1-5 tiene una diagonal de 13.3". Su area activa es de 286.08(W)×178.8(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el MND307DA1-5?
El MND307DA1-5 utiliza interfaz eDP. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
