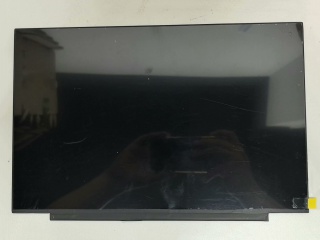

Display MNE007ZA1-1 CSOT 14.0"
CSOT — 14.0" — eDP 40 pines v1.4 — 2880x1800 — 3.3V — 90Hz — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2880x1800 (debe ser igual)
- Frecuencia: 90 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | CSOT |
| Luminance | 400 cd/m² (Typ.) |
| Model P/N | MNE007ZA1-1 |
| Treatment | Antiglare, Hard coating (3H) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 90Hz |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 2880(RGB)×1800, WQXGA+ 242PPI |
| Active Area | 301.536(W)×188.46(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED [10S6P] , 15K hours , With LED Driver |
| Outline Dim. | 306.54(H)×204.46(V)×2.4(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 14.0" |
| Response Time | 20 (Typ.)(Tr+Td) |
| Support Color | 1.07B 100% sRGB |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1500:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.4 , HBR2 (5.4G/lane) , 40 pins Connector |
| Operating Mode | FFS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | sRGB, WLED Backlight, With LED Driver, Reverse I/F, 10 bit, Matte |
¿Que es el MNE007ZA1-1?
El MNE007ZA1-1 es un display fabricado por CSOT de 14.0", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 2880x1800 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del MNE007ZA1-1, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (2880x1800) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el MNE007ZA1-1
¿Que tipo de display es el MNE007ZA1-1?
El MNE007ZA1-1 es un display de CSOT de 14.0". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 2880x1800, 90Hz.
¿Como buscar un reemplazo compatible para el MNE007ZA1-1?
Para encontrar un reemplazo del MNE007ZA1-1 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2880x1800), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display MNE007ZA1-1?
El MNE007ZA1-1 tiene una diagonal de 14.0". Su area activa es de 301.536(W)×188.46(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el MNE007ZA1-1?
El MNE007ZA1-1 utiliza interfaz eDP con conector de 40 pines y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
