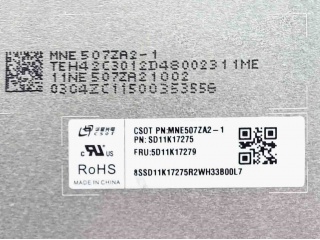

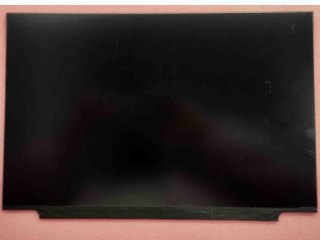

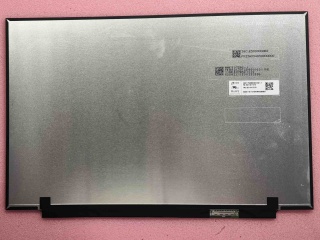

Display MNE507ZA2-1 CSOT 14.5"
CSOT — 14.5" — eDP — 3072x1920 — 3.3V — 120Hz — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3072x1920 (debe ser igual)
- Frecuencia: 120 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | CSOT |
| Luminance | 400 cd/m² (Typ.) |
| Model P/N | MNE507ZA2-1 |
| Treatment | Antiglare, Hard coating (3H) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 120Hz |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 3072(RGB)×1920 249PPI |
| Active Area | 312.146(W)×195.091(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 316.45(W)×211.74(H)×2.4(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 14.5" |
| Response Time | 20 (Typ.)(Tr+Td) ms |
| Support Color | 1.07B 100% DCI-P3 |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1500 : 1 (Typ.) (TM) |

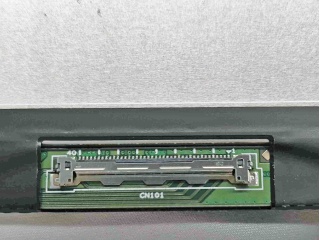

| Interface Type | eDP (4 Lanes) Connector |
| Operating Mode | FFS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | 120Hz, WLED Backlight, With LED Driver, Reverse I/F, 10 bit, Matte |
¿Que es el MNE507ZA2-1?
El MNE507ZA2-1 es un display fabricado por CSOT de 14.5", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 3072x1920 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del MNE507ZA2-1, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (3072x1920) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el MNE507ZA2-1
¿Que tipo de display es el MNE507ZA2-1?
El MNE507ZA2-1 es un display de CSOT de 14.5". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 3072x1920, 120Hz.
¿Como buscar un reemplazo compatible para el MNE507ZA2-1?
Para encontrar un reemplazo del MNE507ZA2-1 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3072x1920), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display MNE507ZA2-1?
El MNE507ZA2-1 tiene una diagonal de 14.5". Su area activa es de 312.146(W)×195.091(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el MNE507ZA2-1?
El MNE507ZA2-1 utiliza interfaz eDP. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
