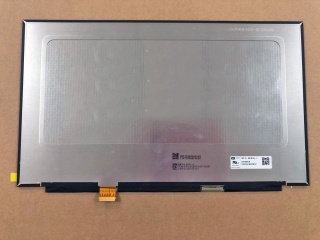

Display MNF601EA1-3 CSOT 15.6"
CSOT — 15.6" — eDP — 3840x2160 (4K) — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3840x2160 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | CSOT |
| Model P/N | MNF601EA1-3 |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 3840(RGB)×2160, UHD 282PPI |
| Active Area | 345.6(W)×194.4(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Designed For | Laptop |
| Light Source | WLED , With LED Driver |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 25 (Typ.)(Tr+Td) |
| Support Color | 16.7M |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1500:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) Connector |
| Operating Mode | FFS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F |
¿Que es el MNF601EA1-3?
El MNF601EA1-3 es un display fabricado por CSOT de 15.6", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 3840x2160 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del MNF601EA1-3, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (3840x2160 (4K)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el MNF601EA1-3
¿Que tipo de display es el MNF601EA1-3?
El MNF601EA1-3 es un display de CSOT de 15.6". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 3840x2160 (4K), 60Hz.
¿Como buscar un reemplazo compatible para el MNF601EA1-3?
Para encontrar un reemplazo del MNF601EA1-3 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3840x2160 (4K)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display MNF601EA1-3?
El MNF601EA1-3 tiene una diagonal de 15.6". Su area activa es de 345.6(W)×194.4(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el MNF601EA1-3?
El MNF601EA1-3 utiliza interfaz eDP. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
