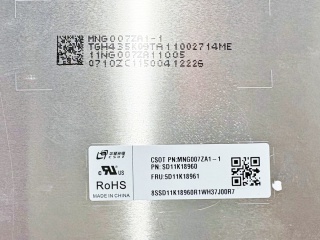

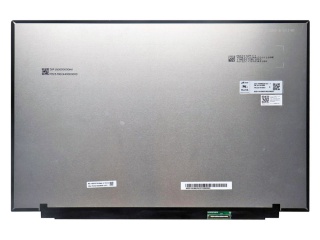

Display MNG007ZA1-1 CSOT 16.0"
CSOT — 16.0" — eDP 40 pines — 3200x2000 — 3.3V — 165Hz
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3200x2000 (debe ser igual)
- Frecuencia: 165 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | CSOT |
| Luminance | 400 cd/m² (Typ.) |
| Model P/N | MNG007ZA1-1 |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 165Hz |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 3200(RGB)×2000 235PPI |
| Active Area | 344.678(W)×215.424(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 16.0" |
| Response Time | 9 (Typ.)(Tr+Td) |
| Support Color | 1.07B 100% DCI-P3 |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1200:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , 40 pins Connector |
| Operating Mode | FFS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | 165Hz, WLED Backlight, With LED Driver, Reverse I/F, 10 bit |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el MNG007ZA1-1. Compara manualmente antes de decidir:
¿Que es el MNG007ZA1-1?
El MNG007ZA1-1 es un display fabricado por CSOT de 16.0", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 3200x2000 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del MNG007ZA1-1, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (3200x2000) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el MNG007ZA1-1
¿Con que display puedo reemplazar el MNG007ZA1-1?
Los displays compatibles con el MNG007ZA1-1 incluyen: B160QAN04.R, B160QAN04.S, MNG007ZA1-2, NS160MZ0-M00. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el MNG007ZA1-1?
El MNG007ZA1-1 es un display de CSOT de 16.0". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 3200x2000, 165Hz.
¿Como buscar un reemplazo compatible para el MNG007ZA1-1?
Para encontrar un reemplazo del MNG007ZA1-1 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3200x2000), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display MNG007ZA1-1?
El MNG007ZA1-1 tiene una diagonal de 16.0". Su area activa es de 344.678(W)×215.424(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el MNG007ZA1-1?
El MNG007ZA1-1 utiliza interfaz eDP con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
