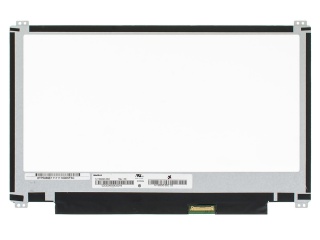

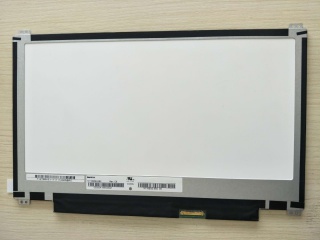

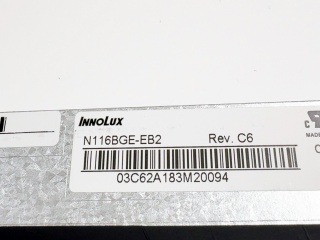

Display N116BGE-EB2 Rev.C6 Innolux 11.6"
Innolux — 11.6" — eDP 30 pines v1.2 — 1366x768 (HD) — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1366x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.2 o superior (igual o superior)
| Brand | Innolux |
| Surface | Hard coating (3H) |
| Luminance | 220 cd/m² (Typ.) |
| Model P/N | N116BGE-EB2 Rev.C6 |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1366(RGB)×768, WXGA 135PPI |
| Active Area | 256.125(W)×144(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 10S2P WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 268(W)×172.9(H) ×3(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 11.6" |
| Response Time | 3/7 (Typ.)(Tr/Td) |
| Support Color | 262K 45% NTSC |
| Viewing Angle | 45/45/20/45 (Typ.)(CR≥10) |
| Contrast Ratio | 600:1 (Typ.) (TM) |

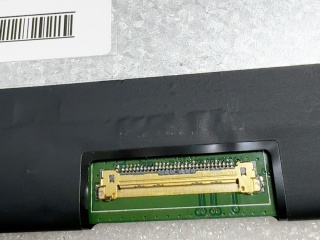

| Interface Type | eDP (1 Lane) , eDP1.2 , 30 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el N116BGE-EB2 Rev.C6. Compara manualmente antes de decidir:
¿Que es el N116BGE-EB2 Rev.C6?
El N116BGE-EB2 Rev.C6 es un display fabricado por Innolux de 11.6", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1366x768 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del N116BGE-EB2 Rev.C6, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1366x768 (HD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el N116BGE-EB2 Rev.C6
¿Con que display puedo reemplazar el N116BGE-EB2 Rev.C6?
Los displays compatibles con el N116BGE-EB2 Rev.C6 incluyen: N116BCA-EA1, N116BGE-E32, N116BGE-E42, N116BGE-EA2, N116BGE-EB2 Rev.C1, N116BGE-EB2 Rev.C3, N116BGE-EB2 Rev.C4, N116BGE-EB2 Rev.C5, NT116WHM-N21, NT116WHM-N42, y 5 mas. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el N116BGE-EB2 Rev.C6?
El N116BGE-EB2 Rev.C6 es un display de Innolux de 11.6". Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 1366x768 (HD), 60Hz.
¿Como buscar un reemplazo compatible para el N116BGE-EB2 Rev.C6?
Para encontrar un reemplazo del N116BGE-EB2 Rev.C6 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1366x768 (HD)), 5) Revision eDP igual o superior (v1.2).
¿Que tamano tiene el display N116BGE-EB2 Rev.C6?
El N116BGE-EB2 Rev.C6 tiene una diagonal de 11.6". Su area activa es de 256.125(W)×144(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el N116BGE-EB2 Rev.C6?
El N116BGE-EB2 Rev.C6 utiliza interfaz eDP con conector de 30 pines y revision eDP 1.2. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
¿Es gratis consultar los datos del N116BGE-EB2 Rev.C6?
Si, toda la informacion tecnica en Academia InfoSquad es 100% gratuita. Parametros, compatibles y reemplazos sin costo ni registro obligatorio. Si te registras (tambien gratis), accedes a mas de 33.000 archivos de BIOS, schematics y boardviews.
