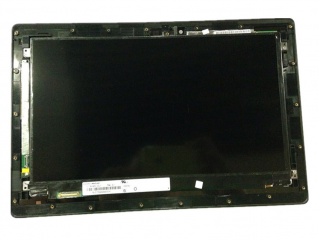

Display N116HSG-WJ1 Chimei Innolux 11.6"
Chimei Innolux — 11.6" — eDP 30 pines — 1920x1080 (FHD) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1080 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Chimei Innolux |
| Luminance | 250 cd/m² (Typ.) |
| Model P/N | N116HSG-WJ1 |
| Treatment | Antiglare (Haze 1%) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, Assembly |
| Resolution | 1920(RGB)×1080, FHD 190PPI |
| Active Area | 256.32(W)×144.18(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | PCAP, USB |
| Light Source | WLED [11S4P] , 12K hours , With LED Driver |
| Outline Dim. | 304.6(H)×200.33(V)×5.5(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 258.32(W)×146.18(H) mm |
| Diagonal Size | 11.6" |
| Response Time | 14/11 (Typ.)(Tr/Td) |
| Support Color | 16.7M |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 700:1 (Typ.) (TM) |
| Interface Type | eDP (2 Lanes) , 30 pins Connector |
| Operating Mode | AAS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | With Touch, WLED Backlight, With LED Driver, Matte |
¿Que es el N116HSG-WJ1?
El N116HSG-WJ1 es un display fabricado por Chimei Innolux de 11.6", tipo a-Si TFT-LCD, Assembly. Tiene una resolucion de 1920x1080 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del N116HSG-WJ1, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1920x1080 (FHD)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el N116HSG-WJ1
¿Que tipo de display es el N116HSG-WJ1?
El N116HSG-WJ1 es un display de Chimei Innolux de 11.6". Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 1920x1080 (FHD), 60Hz.
¿Como buscar un reemplazo compatible para el N116HSG-WJ1?
Para encontrar un reemplazo del N116HSG-WJ1 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1080 (FHD)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display N116HSG-WJ1?
El N116HSG-WJ1 tiene una diagonal de 11.6". Su area activa es de 256.32(W)×144.18(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el N116HSG-WJ1?
El N116HSG-WJ1 utiliza interfaz eDP con conector de 30 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
