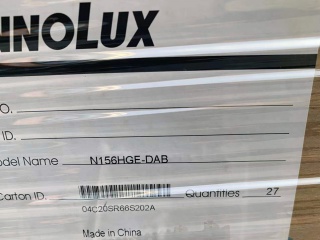

Display N156HGE-DAB Innolux 15.6"
Innolux — 15.6" — eDP 30 pines v1.2 — 1920x1080 (FHD) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1080 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.2 o superior (igual o superior)
| Brand | Innolux |
| Driver IC | COG Built-in 4 source chips |
| Luminance | 0 cd/m² |
| Model P/N | N156HGE-DAB |
| Treatment | Antiglare (Haze 24%), Hard coating (3H) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, CELL , FOB |
| Resolution | 1920(RGB)×1080, FHD 141PPI |
| Active Area | 344.16(W)×193.59(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | No B/L |
| Outline Dim. | 353.87(H)×203.57(V) ×1.07(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 3/8 (Typ.)(Tr/Td) |
| Support Color | 262K 42% NTSC |
| Viewing Angle | 45/45/20/45 (Typ.)(CR≥10) |
| Contrast Ratio | 500:1 (Typ.) (TM) |
| Interface Type | eDP (2 Lanes) , eDP1.2 , 30 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| Transmissivity | 6% (Typ.)(with Polarizer) |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Glass Thickness | 0.40+0.40 mm |
| Features | Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el N156HGE-DAB. Compara manualmente antes de decidir:
¿Que es el N156HGE-DAB?
El N156HGE-DAB es un display fabricado por Innolux de 15.6", tipo a-Si TFT-LCD, CELL , FOB. Tiene una resolucion de 1920x1080 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del N156HGE-DAB, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1920x1080 (FHD)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el N156HGE-DAB
¿Con que display puedo reemplazar el N156HGE-DAB?
Los displays compatibles con el N156HGE-DAB incluyen: N156HGE-DB1, N156HGE-EA1, N156HGE-EA2, N156HGE-EAB, N156HGE-EAL, N156HGE-EB1, N156HGE-EB2, N156HGE-EBB, N156HGE-EBL, NV156FHB-N4Q, y 3 mas. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el N156HGE-DAB?
El N156HGE-DAB es un display de Innolux de 15.6". Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 1920x1080 (FHD), 60Hz.
¿Como buscar un reemplazo compatible para el N156HGE-DAB?
Para encontrar un reemplazo del N156HGE-DAB debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1080 (FHD)), 5) Revision eDP igual o superior (v1.2).
¿Que tamano tiene el display N156HGE-DAB?
El N156HGE-DAB tiene una diagonal de 15.6". Su area activa es de 344.16(W)×193.59(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el N156HGE-DAB?
El N156HGE-DAB utiliza interfaz eDP con conector de 30 pines y revision eDP 1.2. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
