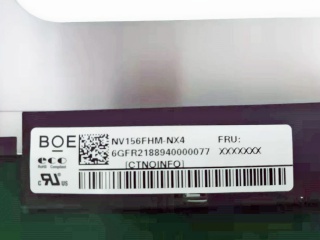

Display NE156FHM-NX4 BOE 15.6"
BOE — 15.6" — eDP v1.2 — 1920x1080 (FHD) — 3.3V — 144Hz
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1080 (debe ser igual)
- Frecuencia: 144 Hz
- eDP Revision: v1.2 o superior (igual o superior)
| Brand | BOE |
| Model P/N | NE156FHM-NX4 |
| Frame Rate | 144Hz |
| Panel Type | Oxide TFT-LCD, LCM |
| Resolution | 1920(RGB)×1080, FHD 141PPI |
| Active Area | 344.16(W)×193.59(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 15.6" |
| Response Time | 20 (Typ.)(Tr+Td) |
| Support Color | 16.7M |
| Viewing Angle | 80/80/80/80 (Min.)(CR≥10) |
| Contrast Ratio | 800:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , HBR1 (2.7G/lane) Connector |
| Operating Mode | HADS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | 144Hz, WLED Backlight, With LED Driver |
¿Que es el NE156FHM-NX4?
El NE156FHM-NX4 es un display fabricado por BOE de 15.6", tipo Oxide TFT-LCD, LCM. Tiene una resolucion de 1920x1080 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del NE156FHM-NX4, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (1920x1080 (FHD)) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el NE156FHM-NX4
¿Que tipo de display es el NE156FHM-NX4?
El NE156FHM-NX4 es un display de BOE de 15.6". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 1920x1080 (FHD), 144Hz.
¿Como buscar un reemplazo compatible para el NE156FHM-NX4?
Para encontrar un reemplazo del NE156FHM-NX4 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1080 (FHD)), 5) Revision eDP igual o superior (v1.2).
¿Que tamano tiene el display NE156FHM-NX4?
El NE156FHM-NX4 tiene una diagonal de 15.6". Su area activa es de 344.16(W)×193.59(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el NE156FHM-NX4?
El NE156FHM-NX4 utiliza interfaz eDP y revision eDP 1.2. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
