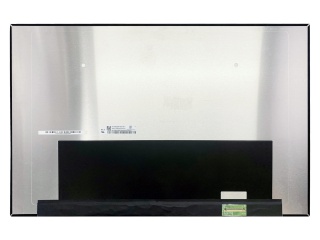

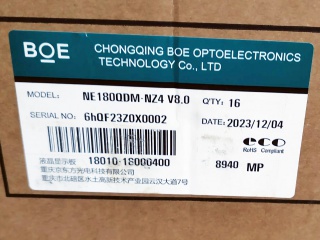

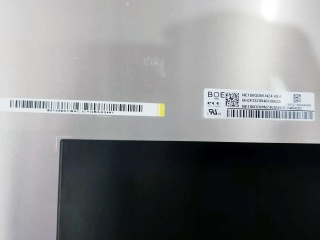

Display NE180QDM-NZ4 BOE 18.0"
BOE — 18.0" — eDP 40 pines v1.4 — 2560x1600 — 3.3V — 240Hz — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2560x1600 (debe ser igual)
- Frecuencia: 240 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | BOE |
| Luminance | 500 cd/m² (Typ.) |
| Model P/N | NE180QDM-NZ4 |
| Treatment | Antiglare, Hard coating (3H) |
| Form Style | Slim (PCBA Bent, T≤3.0mm) |
| Frame Rate | 240Hz |
| Panel Type | Oxide TFT-LCD, LCM |
| Resolution | 2560(RGB)×1600, WQXGA 167PPI |
| Active Area | 387.763(W)×242.352(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 12S8P WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Outline Dim. | 394.76 × 253.75 × 5.5 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 18.0" |
| Response Time | 11 (Typ.)(Tr+Td), 3 (Typ.)(G to G)(OD) ms |
| Support Color | 16.7M 99% DCI-P3 |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1000 : 1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.4b , HBR2 (5.4G/lane) , 40 pins Connector |
| Operating Mode | ADS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | DCI-P3, sRGB, 240Hz, WLED Backlight, With LED Driver, Reverse I/F, Matte, G-Sync / FreeSync |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el NE180QDM-NZ4. Compara manualmente antes de decidir:
¿Que es el NE180QDM-NZ4?
El NE180QDM-NZ4 es un display fabricado por BOE de 18.0", tipo Oxide TFT-LCD, LCM. Tiene una resolucion de 2560x1600 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del NE180QDM-NZ4, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (2560x1600) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el NE180QDM-NZ4
¿Con que display puedo reemplazar el NE180QDM-NZ4?
Los displays compatibles con el NE180QDM-NZ4 incluyen: B180QAN01.7, LP180WQG-SPB1, N180GME-GAA, NE180QDM-NM1, NE180QDM-NM2, NE180QDM-NY1, NE180QDM-NY2, NE180QDM-NZ1, NE180QDM-NZ2, NE180QDM-NZ7, y 1 mas. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el NE180QDM-NZ4?
El NE180QDM-NZ4 es un display de BOE de 18.0". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 2560x1600, 240Hz.
¿Como buscar un reemplazo compatible para el NE180QDM-NZ4?
Para encontrar un reemplazo del NE180QDM-NZ4 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2560x1600), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display NE180QDM-NZ4?
El NE180QDM-NZ4 tiene una diagonal de 18.0". Su area activa es de 387.763(W)×242.352(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el NE180QDM-NZ4?
El NE180QDM-NZ4 utiliza interfaz eDP con conector de 40 pines y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
