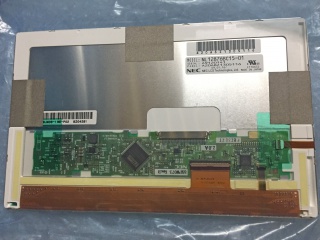

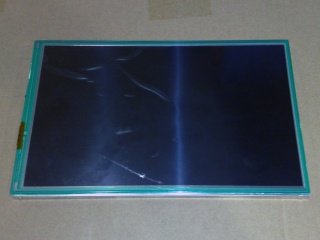

Display NL12876BC15-01 NEC 8.9"
NEC — 8.9" — LVDS 30 pines — 1280x768 — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1280x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | NEC |
| Surface | Clear, Hard coating (3H) |
| Luminance | 280 cd/m² (Typ.) |
| Model P/N | NL12876BC15-01 |
| Treatment | Clear, Hard coating (3H) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1280(RGB)×768, WXGA 167PPI |
| Active Area | 193.92(W)×116.352(H) mm |
| Environment | Operating Temp.: -20 ~ 60 °C ; Storage Temp.: -30 ~ 70 °C ; Vibration Level: 2.0G (19.6 m/s²) |
| Touch Panel | 4-wire Resistive Touch |
| Designed For | Laptop |
| Light Source | 11S3P WLED , Without Driver |
| Outline Dim. | 209.2(W)×130.3(H) ×7.7(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 196.52(W)×118.95(H) mm |
| Diagonal Size | 8.9" |
| Response Time | 6/2 (Typ.)(Tr/Td) |
| Support Color | 262K 56% NTSC |
| Viewing Angle | 45/45/20/40 (Typ.)(CR≥10) |
| Contrast Ratio | 500:1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 30 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | With Touch, WLED Backlight |
¿Que es el NL12876BC15-01?
El NL12876BC15-01 es un display fabricado por NEC de 8.9", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1280x768 pixeles. Utiliza interfaz LVDS con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del NL12876BC15-01, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1280x768) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el NL12876BC15-01
¿Que tipo de display es el NL12876BC15-01?
El NL12876BC15-01 es un display de NEC de 8.9". Sus parametros principales son: interfaz LVDS, 30 pines, 3.3V, resolucion 1280x768, 60Hz.
¿Como buscar un reemplazo compatible para el NL12876BC15-01?
Para encontrar un reemplazo del NL12876BC15-01 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1280x768), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display NL12876BC15-01?
El NL12876BC15-01 tiene una diagonal de 8.9". Su area activa es de 193.92(W)×116.352(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el NL12876BC15-01?
El NL12876BC15-01 utiliza interfaz LVDS con conector de 30 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
