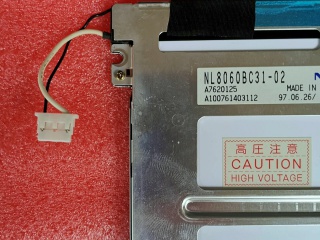

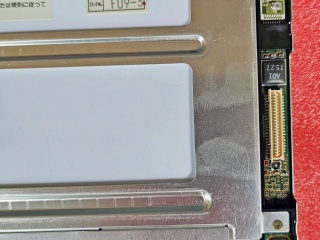

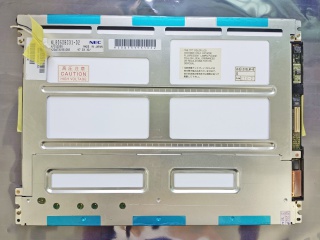

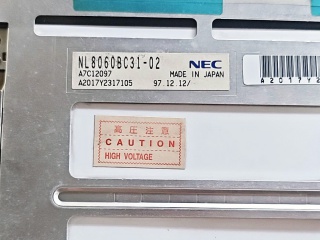

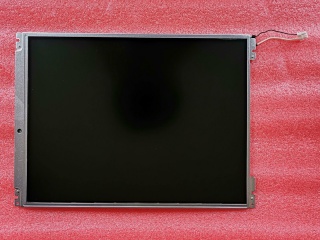

Display NL8060BC31-02 NEC 12.1"
NEC — 12.1" — 800x600 — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: Verificar (debe ser igual)
- Pines: 41 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 800x600 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | NEC |
| Surface | Antireflection |
| Luminance | 90 cd/m² (Typ.) |
| Model P/N | NL8060BC31-02 |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 800(RGB)×600, SVGA 82PPI |
| Active Area | 246(W)×184.5(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 1 pcs CCFL , Without Driver |
| Outline Dim. | 275(W)×199(H) ×8(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 250.0(W)×188.5(H) mm |
| Diagonal Size | 12.1" |
| Response Time | 40 (Typ.)(Tr) |
| Support Color | 262K 42% NTSC |
| Viewing Angle | 50/50/20/45 (Typ.)(CR≥10) |
| Contrast Ratio | 150:1 (Typ.) (TM) |
| Interface Type | CMOS (1 ch, 6-bit) , 41 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3/5.0V (Typ.)(VCC) |
¿Que es el NL8060BC31-02?
El NL8060BC31-02 es un display fabricado por NEC de 12.1", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 800x600 pixeles.
Para buscar un reemplazo compatible del NL8060BC31-02, es fundamental verificar: el tipo de interfaz (eDP/LVDS), la cantidad de pines del conector (41 pines), la tension de alimentacion (3.3V), la resolucion (800x600) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el NL8060BC31-02
¿Que tipo de display es el NL8060BC31-02?
El NL8060BC31-02 es un display de NEC de 12.1". Sus parametros principales son: 41 pines, 3.3V, resolucion 800x600, 60Hz.
¿Como buscar un reemplazo compatible para el NL8060BC31-02?
Para encontrar un reemplazo del NL8060BC31-02 debes verificar: 1) Mismo tipo de interfaz (eDP/LVDS), 2) Misma cantidad de pines (41 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (800x600), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display NL8060BC31-02?
El NL8060BC31-02 tiene una diagonal de 12.1". Su area activa es de 246(W)×184.5(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
