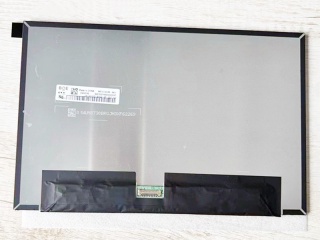

Display NS101WUM-N51 BOE 10.1"
BOE — 10.1" — eDP 30 pines v1.4 — 1920x1200 — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1920x1200 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | BOE |
| Surface | Hard coating |
| Luminance | 1100 cd/m² (Typ.) |
| Model P/N | NS101WUM-N51 |
| Form Style | Slim (PCBA Bent, T≤3.0mm) |
| Frame Rate | 60Hz |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 1920(RGB)×1200, WUXGA 223PPI |
| Active Area | 217.728(W)×136.08(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 10S6P WLED , 15K hours , With LED Driver |
| Outline Dim. | 222.73(W)×145.58(H) ×5.5(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 10.1" |
| Response Time | 30 (Typ.)(Tr+Td) |
| Support Color | 16.7M 100% sRGB |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1500:1 (Typ.) (TM) |
| Interface Type | eDP (2 Lanes) , eDP1.4b , HBR1 (2.7G/lane) , 30 pins Connector |
| Operating Mode | ADS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | sRGB, Ultra High Brightness, WLED Backlight, With LED Driver |
¿Que es el NS101WUM-N51?
El NS101WUM-N51 es un display fabricado por BOE de 10.1", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 1920x1200 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del NS101WUM-N51, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (1920x1200) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el NS101WUM-N51
¿Que tipo de display es el NS101WUM-N51?
El NS101WUM-N51 es un display de BOE de 10.1". Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 1920x1200, 60Hz.
¿Como buscar un reemplazo compatible para el NS101WUM-N51?
Para encontrar un reemplazo del NS101WUM-N51 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1920x1200), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display NS101WUM-N51?
El NS101WUM-N51 tiene una diagonal de 10.1". Su area activa es de 217.728(W)×136.08(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el NS101WUM-N51?
El NS101WUM-N51 utiliza interfaz eDP con conector de 30 pines y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
