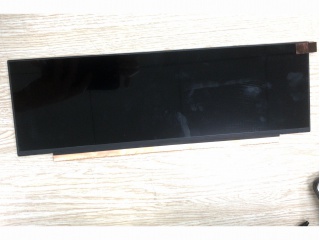

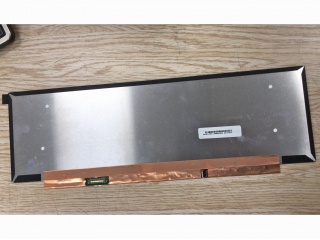

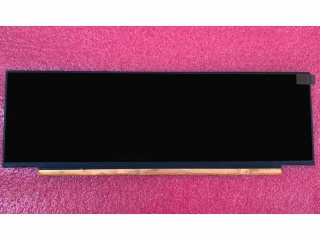

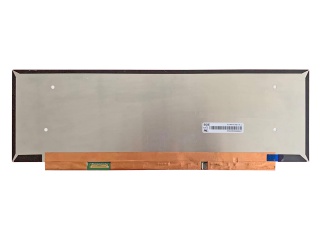

Display NV140XTM-N52 BOE 14.1" (Native bar)
BOE — 14.1" (Native bar) — eDP 30 pines v1.3 — 3840x1100 — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3840x1100 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: v1.3 o superior (igual o superior)
| Brand | BOE |
| Luminance | 300 cd/m² (Typ.) |
| Model P/N | NV140XTM-N52 |
| Treatment | Hard coating |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 3840(RGB)×1100 283PPI |
| Active Area | 344.218(W)×98.604(H) mm |
| Environment | Operating Temperature: 0 ~ 60 °C ; Storage Temperature: -20 ~ 65 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED [10S6P] , 15K hours , With LED Driver |
| Outline Dim. | 350.52(H)×118.65(V) ×2.5(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 14.1" (Native bar) |
| Response Time | 30 (Typ.)(Tr+Td) |
| Support Color | 16.7M 72% NTSC |
| Viewing Angle | 85/85/85/85 (Typ.)(CR≥10) |
| Contrast Ratio | 1200:1 (Typ.) (TM) |
| Interface Type | eDP (2 Lanes) , eDP1.3 , HBR2 (5.4G/lane) , 30 pins Connector |
| Operating Mode | ADS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | sRGB, WLED Backlight, With LED Driver, Bar Display, Reverse I/F |
¿Que es el NV140XTM-N52?
El NV140XTM-N52 es un display fabricado por BOE de 14.1" (Native bar), tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 3840x1100 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del NV140XTM-N52, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (3840x1100) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el NV140XTM-N52
¿Que tipo de display es el NV140XTM-N52?
El NV140XTM-N52 es un display de BOE de 14.1" (Native bar). Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 3840x1100, 60Hz.
¿Como buscar un reemplazo compatible para el NV140XTM-N52?
Para encontrar un reemplazo del NV140XTM-N52 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3840x1100), 5) Revision eDP igual o superior (v1.3).
¿Que tamano tiene el display NV140XTM-N52?
El NV140XTM-N52 tiene una diagonal de 14.1" (Native bar). Su area activa es de 344.218(W)×98.604(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el NV140XTM-N52?
El NV140XTM-N52 utiliza interfaz eDP con conector de 30 pines y revision eDP 1.3. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
