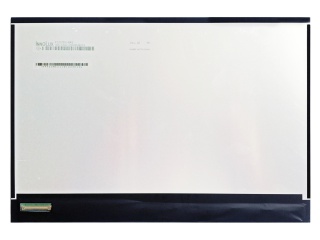

Display P120ZDG-BF2 Innolux 12.0"
Innolux — 12.0" — eDP 40 pines — 2160x1440 — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2160x1440 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Innolux |
| Model P/N | P120ZDG-BF2 |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 2160(RGB)×1440 215PPI |
| Active Area | 254.016(W)×169.344(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | , No Driver |
| Max. Ratings | Storage Temp.: -20 ~ 70 °C Operating Temp.: -10 ~ 60 °C |
| Outline Dim. | 262.42×179.55 (H×V×D) |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 12.0" |
| Response Time | 25 (Typ.)(Tr+Td) ms |
| Support Color | 16.7M |
| Viewing Angle | 80/80/80/80 (Typ.)(CR≥10) |
| Contrast Ratio | 1000 : 1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , Connector 40 pins |
| Operating Mode | IPS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el P120ZDG-BF2. Compara manualmente antes de decidir:
¿Que es el P120ZDG-BF2?
El P120ZDG-BF2 es un display fabricado por Innolux de 12.0", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 2160x1440 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del P120ZDG-BF2, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (2160x1440) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el P120ZDG-BF2
¿Con que display puedo reemplazar el P120ZDG-BF2?
Los displays compatibles con el P120ZDG-BF2 incluyen: LTL120QL01-001, LTL120QL01-003, M120NN42 R0, P120ZDG-BF4, TM120GDSP01-00, VVX12T041N00. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el P120ZDG-BF2?
El P120ZDG-BF2 es un display de Innolux de 12.0". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 2160x1440, 60Hz.
¿Como buscar un reemplazo compatible para el P120ZDG-BF2?
Para encontrar un reemplazo del P120ZDG-BF2 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2160x1440), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display P120ZDG-BF2?
El P120ZDG-BF2 tiene una diagonal de 12.0". Su area activa es de 254.016(W)×169.344(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el P120ZDG-BF2?
El P120ZDG-BF2 utiliza interfaz eDP con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
