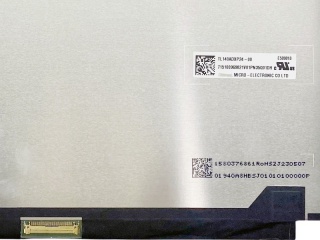

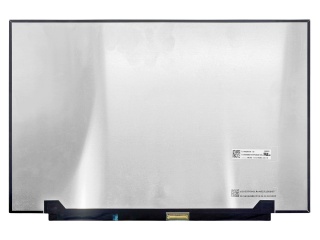

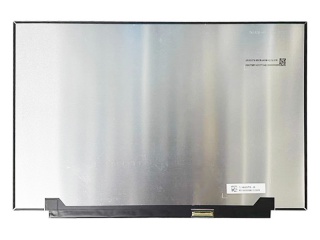

Display TL140ADXP24-00 TIANMA 14.0"
TIANMA — 14.0" — eDP 40 pines — 2880x1800 — 3.3V — 120Hz
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2880x1800 (debe ser igual)
- Frecuencia: 120 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | TIANMA |
| Luminance | 300 cd/m² (Typ.) |
| Model P/N | TL140ADXP24-00 |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 120Hz |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 2880(RGB)×1800, WQXGA+ 242PPI |
| Active Area | 301.536(W)×188.46(H) mm |
| Environment | Operating Temperature: -10 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED [12S6P] , With LED Driver |
| Outline Dim. | 306.536(H)×204.54(V) ×2.4(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 14.0" |
| Response Time | 25 (Typ.)(Tr+Td) |
| Support Color | 16.7M 100% sRGB |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1500:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , 40 pins Connector |
| Operating Mode | IPS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | sRGB, 120Hz, WLED Backlight, With LED Driver, Reverse I/F |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el TL140ADXP24-00. Compara manualmente antes de decidir:
¿Que es el TL140ADXP24-00?
El TL140ADXP24-00 es un display fabricado por TIANMA de 14.0", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 2880x1800 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del TL140ADXP24-00, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (2880x1800) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el TL140ADXP24-00
¿Con que display puedo reemplazar el TL140ADXP24-00?
Los displays compatibles con el TL140ADXP24-00 incluyen: B140QAN04.R, B140QAN04.S, B140QAN08.K, TL140ADXP24-02, TL140ADXP26-00. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el TL140ADXP24-00?
El TL140ADXP24-00 es un display de TIANMA de 14.0". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 2880x1800, 120Hz.
¿Como buscar un reemplazo compatible para el TL140ADXP24-00?
Para encontrar un reemplazo del TL140ADXP24-00 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2880x1800), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display TL140ADXP24-00?
El TL140ADXP24-00 tiene una diagonal de 14.0". Su area activa es de 301.536(W)×188.46(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el TL140ADXP24-00?
El TL140ADXP24-00 utiliza interfaz eDP con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
